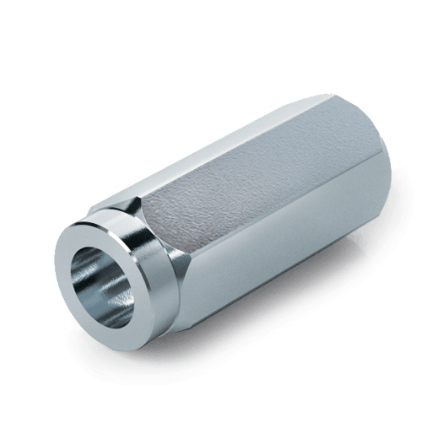

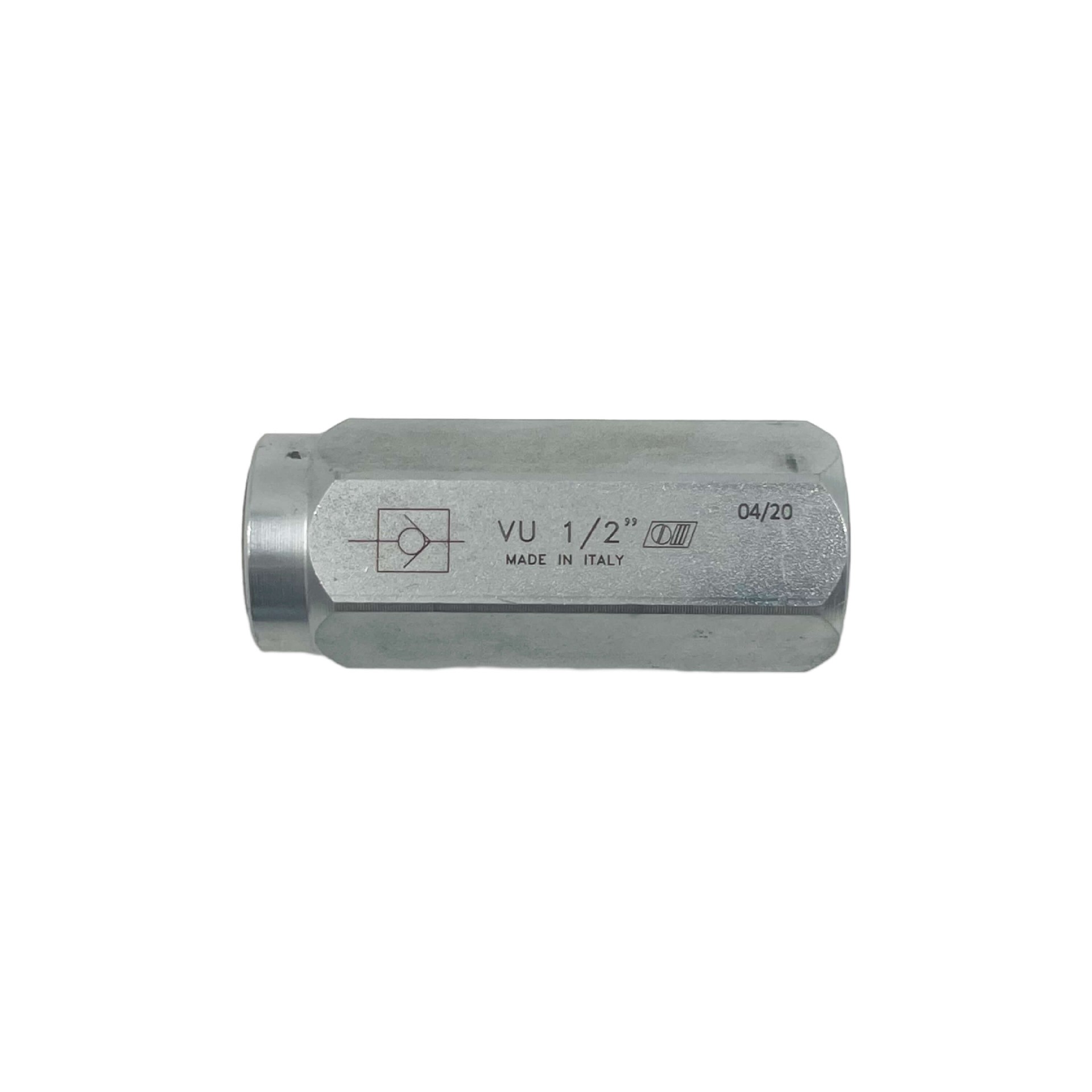

OM VU1 / 2 "V0610 является внутренним контрольным клапаном, также известным как необратительный клапан, номинальный для давления 35 МПа и номинального потока 70 л / мин. Разработанный для машиностроения дорожного строительства, морских гидравлических систем и мобильного оборудования, он обеспечивает порты G 1 / 2 "BSPP и давление трещины от 0,4 до 0,7 бар. Клапан обеспечивает односторонний контроль потока с минимальным падением давления вперед.

Что такое внутренний контрольный клапан (необратимый клапан)?

Внутренний контрольный клапан является устройством направленного потока, которое позволяет движение жидкости в одном направлении и блокирует обратный поток автоматически, предотвращая повреждения обратного потока в гидравлических цепях. Общие конструкции включают в себя пружинно нагрузанные типы лучки, шара и диска, выбранные давлением трещины, емкостью потока и конфигурацией монтажа.

OM VU1 / 2 "V0610 является пружиновым загруженным внутренним контрольным клапаном типа лучки, разработанным для гидравлической передачи мощности высокого давления. Он принадлежит к серии VU, предлагающей компактный внутренний корпус с низким сопротивлением трещинам для уменьшения потерь энергии в мобильных и промышленных гидравлических системах непрерывной работы.

Ключевые спецификации

Номинальное давление: 35 МПа

Номинальный поток: 70 л / мин

Давление трещины: 0,4 до 0,7 бар

Размер порта: G 1/2 "(BSPP)

Тип клапана: пружиная нагрузка лупка контрольный клапан

Совместимость жидкости: гидравлические жидкости на основе минерального масла (HL, HLP, HV по ISO 6743-4)

Материал уплотнения: НБР (стандарт); FKM доступен по запросу

Диапазон рабочих температур: -20°C до +100°C (типичный для уплотнений NBR)

Материал корпуса: высокопрочная углеродная сталь с оцинкованной поверхностью (по листу данных производителя; проверьте для конкретной модели)

Монтажное положение: горизонтальное или вертикальное с потоком вверх; См. руководство по установке для вертикальных конфигураций вниз

Утверждения: Соответствует соответствующим ISO 1219-1 символу гидравлической схемы и директивам оборудования под давлением

Вес: Approx.0.2 кг (проверить с листом данных)

Технические моменты

Низкое давление трещины сохраняет эффективность системы. Давление открытия от 0,4 до 0,7 бар уменьшает сопротивление вперед, сокращая потребление энергии в схемах датчика нагрузки и постоянного потока. Частым вопросом при проектировании схемы является то, может ли такое низкое давление трещины быстро перезагрузить; пружинная конструкция куколы достигает мгновенного закрытия, когда давление ниже по течению превышает давление вверх по течению, предотвращая вспышки обратного потока.

Высокое давление поддерживает требовательные гидравлические цепи. Номинальный для 35 МПа, клапан надежно работает в тяжелых строительных машинах, крановой гидравлике и морских лебедочных системах, где пики давления являются обычными.

Компактная конструкция упрощает трубопроводство. G 1/2 "BSPP резбовые соединения устанавливаются непосредственно в трубках без дополнительных адаптеров, сокращая точки утечки и время сборки в мобильном оборудовании.

Поцинкованный корпус из углеродной стали обеспечивает коррозионную устойчивость в типичных гидравлических условиях. Для соленой или высококоррозионной атмосферы рекомендуются дополнительные уплотнения FKM и рассмотрение альтернативы из нержавеющей стали.

Широкая жидкостная совместимость расширяет сферу применения. Клапан обрабатывает стандартные гидравлические масла (HL, HLP, HV) в соответствии с ISO 6743-4, охватывающие большинство промышленных гидравлических силовых агрегатов и мобильных систем. Для жидкостей фосфатного эстера проверьте совместимость уплотнения с производителем.

Приложения

Машины для строительства дорог: защищает гидравлические насосы и приводы в экскаваторах, градерах и тротуарных машинах от удара обратного потока. Поддерживает давление системы 35 МПа при сохранении потока 70 л/мин к поворотным и передвижным схемам.

Морские гидравлические системы: Служит в рулевой передаче, палубной машине и гидравлике крышки люка. Давление трещины 0,4 бар поддерживает приложения с низкой скоростью и высоким крутящим моментом, где пики загрузочного давления должны быть минимизированы.

Гидравлика строительного оборудования: Установлена в гидравлических разрушателях, дробилках и компрессивных машинах для предотвращения повреждения, вызванного обратным потоком. Быстрое перезагрузка кучки предотвращает дрейф привода во время фаз удержания.

Мобильное гидравлическое оборудование: Подходит в хвостовые подъемники, компакторы отходов и сельскохозяйственные машины с компактными гидравлическими коллекторами. Порт G 1/2" легко интегрируется в стандартные метрические трубопроводные системы, снижая вес трубопровода.

Общие промышленные силовые агрегаты: Используются в гидравлике пресса и лифтах для обработки материалов для блокирования обратного потока линии возвращения. Номинальный поток 70 л/мин соответствует типичным выходам малых и средних мощных пакетов.

Руководство по выбору

Подходит для: Систем, требующих компактного внутреннего необратимого клапана с номинальным объемом 35 МПа, потоком 70 л/мин и портами BSPP G 1/2"; приложений, где низкое давление трещины (0,4 бар) имеет решающее значение для энергоэффективности; мобильной и морской гидравлики с использованием стандартных минеральных масел и уплотнений NBR в пределах -20 ° C до + 100 ° C.

Подходит для: Схемы, где направление потока должно строго поддерживаться, и обратный поток может повредить насосы или вызвать дрейф привода. Нагруженная пружиной кучка обеспечивает надежное закрытие без внешних пилотных сигналов.

Не рекомендуется для: приложений, требующих двустороннего контроля потока. Этот клапан блокирует обратный поток по конструкции; если требуется обратимый поток, рассмотрите клапан регулирования потока или пилотируемый контрольный клапан с внешним пилотным сигналом.

Не рекомендуется для: скорости потока, постоянно превышающие 70 л / мин. Для более высоких требований выберите более большой размер порта, такой как 3/4 "или 1" внутренний контрольный клапан, чтобы уменьшить падение давления и избежать кавитации.

Не рекомендуется для: непрерывной работы с водно-гликольными жидкостями или фосфатными эфирами, если не указаны и не проверены уплотнения FKM. Стандартные уплотнения из НБР могут опухнуть или разрушиться; всегда подтверждайте совместимость жидкости с техническим листом данных перед заказом.

Часто задаваемые вопросы

1.Что такое давление трещины и номинальный поток OM VU1 / 2 "V0610?

Давление трещины составляет от 0,4 до 0,7 бар, а номинальный поток составляет 70 л/мин при 35 МПа. Эта комбинация обеспечивает низкое сопротивление вперед для энергоэффективных гидравлических цепочек.

2. Каковы размер порта и тип резьбы этого встроенного контрольного клапана?

OM VU1/2" V0610 имеет G 1/2" BSPP резбовые порты. Как входные, так и выходные соединения следуют тому же стандарту резьбы, что позволяет прямую интеграцию в стандартную гидравлическую трубу.

3.Может VU1 / 2 "V0610 использоваться в морских и мобильных гидравлических системах?

Да, клапан предназначен для морской гидравлики и мобильного оборудования. Его номинальный 35 МПа и оцинкованный корпус из углеродной стали выдерживают вибрации и пики давления в палубных машинах, рулевых системах и строительных транспортных средствах.

4. Что такое время доставки или время доставки для OM VU1 / 2 "контрольного клапана?

Мы отправляем складские единицы в течение 24 часов после подтверждения заказа. Стандартное фабричное время выполнения заказанных количеств составляет примерно от 2 до 4 недель, в зависимости от графика производства.

5. Сколько стоит OM VU1 / 2 "V0610? Каков ценовый диапазон?

Цена за единицу обычно варьируется от 85to150 долларов США за штуку, варьируясь с количеством заказа, условиями доставки и текущими индексами сырья. Цены колебаются из-за обменных курсов, тарифов и заводских корректировок. Для точной котировки, включая грузовые перевозки и любые применимые импортные пошлины, свяжитесь напрямую с Beijing Zhongping Technology.

6.Какие условия оплаты вы принимаете для покупок гидравлических клапанов?

Мы принимаем банковский перевод (T / T), аккредитив (L / C) и основные торговые платформы. Для квалифицированных корпоративных счетов Beijing Zhongping Technology предлагает чистые 30 условий оплаты после кредитной оценки и утверждения.

7.Как я устанавливаю встроенный контрольный клапан и какая ориентация необходима?

Установите клапан со стрелкой потока на корпусе, указывающей в желаемое направление потока. Клапан функционирует в горизонтальных трубопроводах и в вертикальных линиях с вверх потоком. Для вертикального потока вниз, проконсультируйтесь с нашими инженерами приложения; Beijing Zhongping Technology предоставляет инструкции по установке для обеспечения надлежащего сидения на куклах.

8.Do вы запасные уплотнения и сервисные комплекты для VU1 / 2 "V0610?

Мы располагаем наборами уплотнения NBR и запасными О-кольцами для наборов уплотнения VU1 / 2 "V0610.FKM и полными сборами кукол по запросу. Пекинская Zhongping Technology отправляет запасные части в течение 1-3 рабочих дней от местного инвентаризации.

9.Что такое политика возврата и гарантия для непровозвращающих клапанов ОМ?

Мы предоставляем 2-летнюю гарантию на материальные и производственные дефекты. Возвращение требует предварительного разрешения с выданным номером RMA; Beijing Zhongping Technology обрабатывает стандартные запросы RMA в течение одного рабочего дня с момента получения и заменяет или зачисляет дефектные продукты в соответствии с гарантийными условиями.

10.Какой материал и рабочий температурный диапазон применяются к OM VU1/2"V0610?

Корпус клапана высокопрочная углеродная сталь с оцинкованной отделкой, а стандартный материал уплотнения NBR, подходящий для -20 ° C до + 100 ° C. Для более высоких температур или агрессивных жидкостей укажите уплотнения FKM и подтвердите полную спецификацию материала с листом данных производителя перед заказом.
