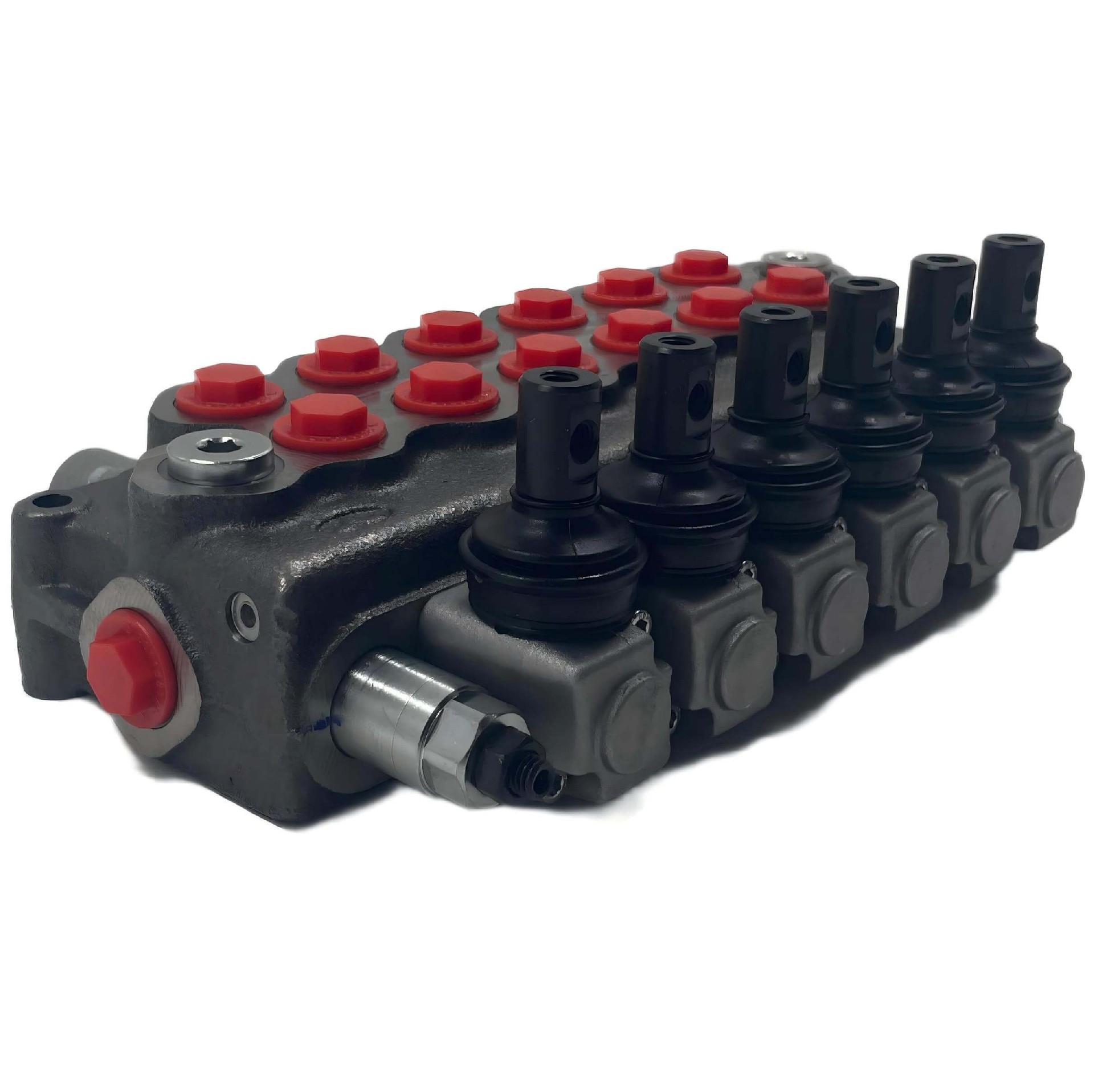

Walvoil SD5 / 6-P (KG3-160) / 18L / 18L / 18L / 18L / 18L / 18L / AET является 6 катушки гидравлический многосторонний клапан типа секционного гидравлического клапана. Работая при номинальном давлении 31,5 МПа и потоке 45 л / мин, она предназначена для ручного направленного управления в гидравлических системах для металлургической промышленности, судовой гидравлики и инженерного оборудования. Ключевые особенности включают порты G3/8" PABT и конечный терминал AET.

Что такое секционный гидравлический многосторонний клапан?

Секционный гидравлический клапан, также известный как секционный направленный контрольный клапан, представляет собой модульную сборку, где отдельные секции катушки завертаны вместе между входом и выходной крышкой, чтобы сформировать полный банк клапанов. Каждая секция управляет одним приводом, что позволяет гибкую конфигурацию гидравлических цепочек по мере необходимости. Это контрастирует с одночасточными моноблоковыми клапанами, которые предлагают фиксированное количество секций и не могут быть настроены после изготовления.

Walvoil SD5/6-P представляет собой 6-катушечный ручный направляемый клапан серии SD5. Эта часть клапанной пластины принимает полностью закрытую пластину преобразования. Обозначение "18L", как правило, относится к типу катушки или функциональным характеристикам каждой секции, при этом конечная пластина AET обеспечивает конкретные функции, такие как ослабление давления или антиударные функции для общей сборки.

Ключевые спецификации

Количество катушек:6

Тип клапана: секционный многонаправленный контрольный клапан

Номинальное давление: 31,5 МПа

Номинальный поток: 45 л / мин

Метод управления: Ручное (ручный рычаг)

Размер порта: G3 / 8 "для всех портов P (давление), A, B (работа) и T (резервуар)

Конфигурация секции: 6 рабочих секций, все обозначены "18L"

Тип конечного терминала: AET

Спецификации поверхности монтажа: с пластиной преобразования

Максимальное рабочее давление: 31,5 МПа (по конструкции производителя)

Поток на секцию: 45 л / мин

Механизм возвращения катушки: возвращение весны (стандарт)

Материал корпуса: высококачественное чугуно

Тип уплотнения: стандартные гидравлические уплотнения, совместимые с минеральным маслом

Совместимость типа масла: гидравлическая жидкость на основе минерального масла

Диапазон температуры окружающей среды: -20°C до +60°C

Стандарт конструкции: Соответствует ISO 4401 размерный интерфейс для секционных клапанов

Типичные отрасли применения: металлургия, морское & amp; амп; оффшорная, строительная техника, мобильная гидравлика

Технические моменты

Закрытая центровая конвертационная пластина позволяет внутреннее пилотное снабжение. Корпус клапана интегрирует специальную конвертационную пластину, которая позволяет внутреннее обеспечение давления пилотного управления. Это устраняет необходимость внешнего пилотного источника давления и упрощает конструкцию гидравлической схемы, уменьшая потенциальные точки утечки в мобильных и промышленных приложениях.

Высокое давление поддерживает требовательные рабочие циклы. При номинальном давлении 31,5 МПа и соответствующем максимальном рабочем пределе клапан предназначен для непрерывной работы в тяжелой промышленности, такой как сталелитейные заводы и судовые системы, где распространены переходные давления и постоянные нагрузки.

Все катушки 18 л обеспечивают последовательные характеристики измерения. Каждая из шести секций конфигурирована с типом катушки 18 л, которая обычно предлагает определенную кривую перемещения потока по сравнению с катушкой, оптимизированную для предсказуемого управления приводом. Эта последовательность упрощает обучение оператора и обеспечивает единообразное чувство управления во всех функциях.

Конечный терминал AET обеспечивает интегрированные функции безопасности. Конечная пластина AET включает в себя регулируемый клапан смягчения давления и может включать в себя противокавитационные контрольные клапаны. Это защищает весь клапанный банк от скоков давления выше 31,5 МПа и предотвращает обратный поток, повышая надежность системы без внешних компонентов защиты.

G3 / 8 "прямые резьбовые порты обеспечивают надежное уплотнение под высоким давлением. Все порты PABT используют стандарт G3 / 8 "(BSPP), параллельную резьбу, которая уплотняет на приклеенной шайке или сидении О-кольца. Это предпочтительно по сравнению с коничными резьбами для подвижной гидравлики высокого давления, поскольку это снижает риск трещины порта и обеспечивает устойчивое к вибрации уплотнение до максимального номинального давления клапана.

Стандартизированные нефтяные порты позволяют иметь симметричные трубопроводы. Поскольку все четыре резьбовых масляных порта (P, A, B, T) имеют одинаковый размер G3/8", они позволяют полностью симметричные трубопроводы. Это упрощает хранение фитингов и шлангов как для установки OEM, так и для обслуживания на местах.

Приложения

Гидравлические системы металлургической промышленности: Управляет гидравлическими цилиндрами на механизмах наклона печи, непрерывных выпрямляющих устройствах вывода литья и системах регулирования разрыва рулона. Номинальное давление 31,5 МПа соответствует высоким требованиям к силе оборудования для обработки стали.

Морская и судовая гидравлика: Управляет управлением рулевой передачей, функциями крана и приводами плавников стабилизатора на судах. Порты G3/8" с приклеенным уплотнением шайбы обеспечивают надежную работу без утечки в условиях вибрации и наклона на борту.

Гидравлика строительного и инженерного оборудования: Работает на вытяжках, функциях бума и схемах крепления на буровых установках, машинах для накопления и бетонных грузовых насосах. Процессная конструкция позволяет будущую реконфигурацию, если необходимо добавить дополнительную функцию.

Мобильное гидравлическое оборудование: обеспечивает управление направлением для сельскохозяйственной техники и транспортных средств для переработки материалов. Компактная модульная конструкция вписывается в ограничения пространства мобильного оборудования, обслуживая до шести двойно действующих приводов.

Руководство по выбору

Подходящие приложения:

Системы, требующие 6 независимых ручных функций управления направлением при давлении до 31,5 МПа и потоке 45 л/мин

Применения, где модульная конструкция секции предпочтительна для гибкости обслуживания - отдельные секции могут быть заменены без выброса всего банка клапанов

Проекты модернизации, включающие металлургическое или морское оборудование, первоначально предназначенное для клапанов серии Walvoil SD5, обеспечивающие размерную и гидравлическую совместимость

Не рекомендуется для:

Электрогидравлические требования к управлению. SD5/6-P с ручными рычагами не подходит для удаленной или автоматизированной работы. Для шины CAN или пропорционального управления рассмотрите серию SD Walvoil с электрогидравлическим пилотированием или полным электрогидравлическим секционным клапаном.

Потребности к потоку постоянно превышают 45 л/мин на секцию. Номинальный поток 45 л/мин определяет рабочую оболочку для эффективного управления. Для систем с более высоким потоком оценьте более крупные серии Walvoil SD8 или SD9, номинальные для более высоких скоростей потока, чтобы избежать чрезмерного падения давления.

Однофункциональные или двойные схемы. Банк с 6 катушками с конфигурацией катушки 18 л представляет собой избыточную мощность и стоимость для простых гидравлических схем, где будет достаточно меньшего моноблока клапана.

Часто задаваемые вопросы

1.Каковы общие размеры и спецификации монтажа для Walvoil SD5/6-P?

SD5/6-P представляет собой секционную сборку, длина которой зависит от количества секций катушки. Конфигурация с 6 катушками с конечным терминалом AET имеет общую длину от 360 до 400 мм. Монтаж осуществляется через резьбовые отверстия на входных и выходных крышах; конвертационная пластина обеспечивает конкретный интерфейс монтажа.

2.Что такое время доставки или время доставки для клапана SD5/6-P?

Стандартное время поставки производителя составляет от 6 до 8 недель для конфигурированной 6-катушки. Мы поддерживаем запас общих компонентов SD5 в Beijing Zhongping Technology; сборки из существующего инвентарного судна в течение 5 рабочих дней.

3.Is SD5/6-P (KG3-160) на складе или построен по заказу клиента?

SD5/6-P с шестью идентичными катушками 18 л и конечной пластиной AET обычно построен на заказ, поскольку конфигурация конечного пользователя сильно варьируется. Мы складываем отдельные секции SD5 и часто собираем эту точную конфигурацию для металлургических и морских клиентов, что позволяет быстрее выполнение повторных заказов.

4.Какие условия оплаты вы принимаете для покупки SD5/6-P?

Мы принимаем банковский перевод (T / T) и аккредитив для международных заказов. Для квалифицированных корпоративных счетов в Китае Beijing Zhongping Technology предлагает чистые 30 условий оплаты после утверждения кредита. Предварительная оплата требуется для первых конфигурированных на заказ клапанных сборов.

5.Сколько стоит Walvoil SD5/6-P?

Сборка клапана SD5/6-P с 6 катушками обычно варьируется от 3200 до 5100 долларов США в зависимости от типов катушок, материалов уплотнения и вариантов конечной пластины. Цены колебаются из-за обменных курсов, тарифов и корректировок на сырье. Для точной цитаты с вашей конкретной конфигурацией, свяжитесь с Beijing Zhongping Technology напрямую.

6.Какова доступность запасных частей для SD5/6-P после установки?

Мы поставляем отдельные секции катушки 18L, комплекты уплотнения, рычаговые сборки и конечный терминал AET в качестве автономных запасных частей. Общие предметы износа, такие как комплекты О-кольца и уплотнения катушки, сохраняются на складе. Beijing Zhongping Technology также предоставляет рекомендованный список запасных частей с первоначальной доставкой.

7.Какая гарантия и послепродажное обслуживание предоставляется для SD5/6-P?

Мы предоставляем 18-месячную гарантию на производственные дефекты с даты отгрузки. Доступно продление гарантии до 36 месяцев. Beijing Zhongping Technology предлагает поддержку ввода в эксплуатацию, техническую документацию на английском и китайском языках и замену гарантии в течение 72 часов после уведомления о проверенном дефекте.

8.Каковы таможенные и импортные пошлины на импорт SD5/6-P?

Код HTSUS - 8481.20.0080, а классификация ECCN - EAR99. Отправки отправляются в соответствии с Incoterms CPT (Carriage Paid To) с коммерческими счетами-фактурами и упаковочными списками, предоставленными для таможенного оформления. Пожалования, НДС и применимые импортные налоги подлежат оплате покупателем в пункте назначения.

9.Какова политика возврата для SD5/6-P, если это не правильная конфигурация?

Конфигурированные на заказ секционные клапаны не возвращаются, если не подтвержден производственный дефект. Мы настоятельно рекомендуем покупателям в первый раз проверить полную гидравлическую схему с инженерами приложений Beijing Zhongping Technology перед подтверждением заказа, чтобы обеспечить правильные типы катушки и выбор конечного терминала.

10.Можно ли перенастроить SD5/6-P, если мне нужно изменить тип катушки или добавить больше секций позже?

Индивидуальные секции катушки в сборке SD5/6-P могут быть заменены, а банк клапанов теоретически может быть расширен путем добавления секций. Мы рекомендуем консультироваться с Beijing Zhongping Technology по длине и уплотнению штангов. Добавление секций может потребовать новых связывающих прутников и более длительных болтов сборки, которые мы можем поставить в качестве комплекта для модернизации.
