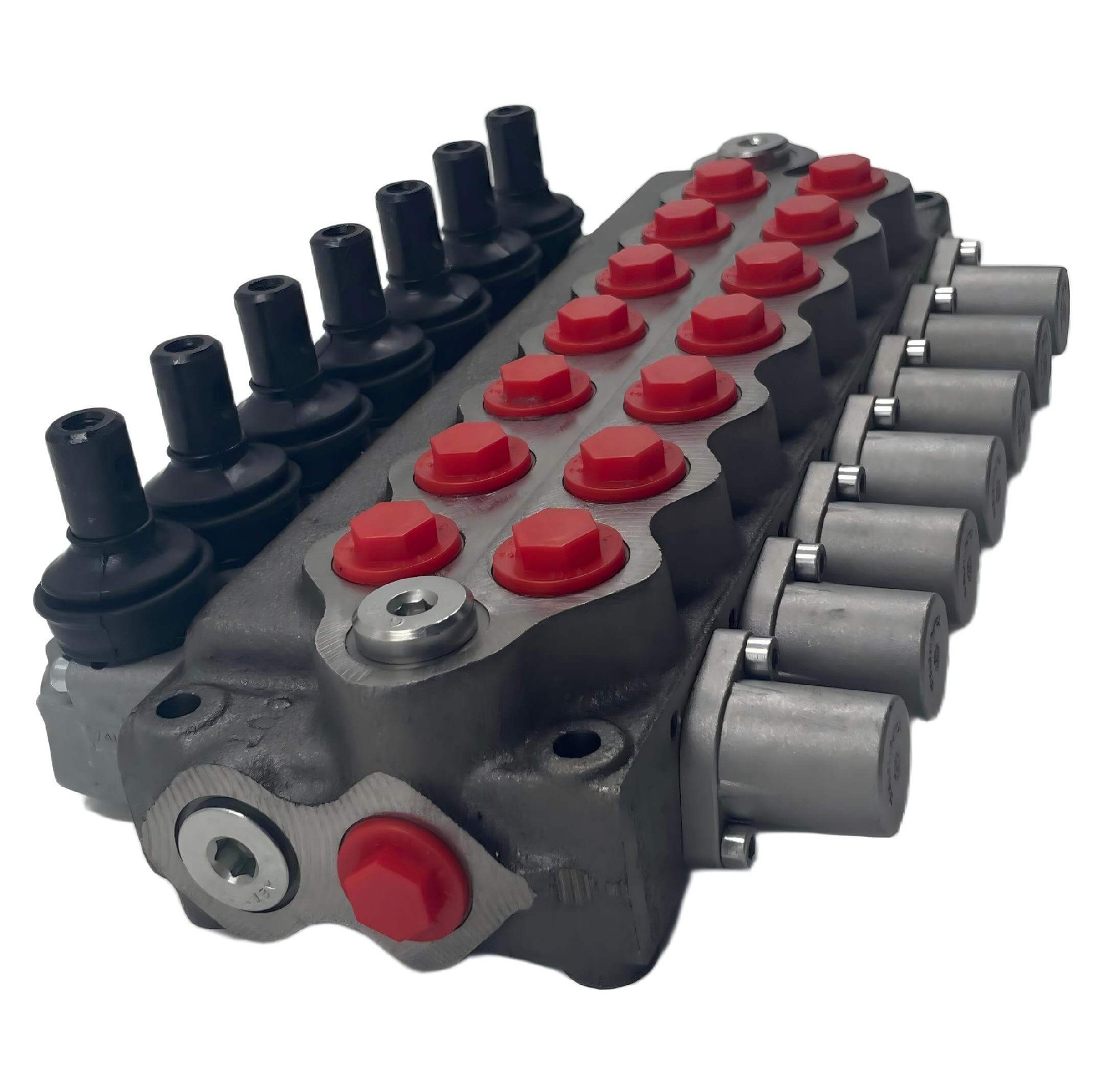

Walvoil SD5/7-P(KG3-160)/18L/18L/18L/28L/28L/28L/28L/AET — это 7-секционный моноблочный гидравлический золотниковый распределитель с ручным управлением, рассчитанный на номинальный расход 45 л/мин и максимальное давление 315 бар, с настройкой главного предохранительного клапана 160 бар. Конфигурированный как 7-золотниковый гидравлический распределитель с четырьмя золотниками номинальным расходом 18 л/мин и тремя золотниками номинальным расходом 28 л/мин, этот узел обеспечивает золотниковое управление с двойным действием (DA) и возвратом в нейтральное положение с помощью пружины, и предназначен для мобильных гидравлических систем с открытым центром и параллельным контуром, используемых в кранах-манипуляторах, сельскохозяйственной технике, компактном строительном оборудовании и промышленных подъемных механизмах.

　　Что такое 7-золотниковый гидравлический распределитель?

　　7-золотниковый гидравлический распределитель — это золотниковый распределитель направления, состоящий из семи индивидуально управляемых золотниковых секций, которые направляют гидравлическое масло под давлением к нескольким исполнительным механизмам — обычно гидравлическим цилиндрам или гидромоторам — от единого входного источника. Каждый золотник управляет одной функцией двойного или одинарного действия, позволяя одному блоку распределителя управлять до семи независимыми гидравлическими контурами.

　　Моноблочные золотниковые распределители направления объединяют все золотниковые секции в едином корпусе из чугуна, в отличие от секционных распределителей, где отдельные секции скрепляются стяжными шпильками. Walvoil SD5/7-P относится к моноблочным распределителям, отличаясь компактной, прочной конструкцией с шагом золотника 37 мм на секцию и взаимозаменяемыми золотниками диаметром 16 мм. В мобильном оборудовании, где пространственные ограничения, вес и стоимость являются определяющими факторами, моноблочные многозолотниковые распределители предпочтительнее секционных аналогов.

　　Ключевые характеристики

　　Общее количество секций/золотников: 7

　　Тип распределителя: Моноблочный золотниковый распределитель направления

　　Конфигурация контура: Открытый центр, параллельный контур с переносом давления

　　Номинальный расход: 45 л/мин (12 галлонов США в минуту)

　　Максимальное рабочее давление: 315 бар (4600 фунтов на квадратный дюйм)

　　Настройка главного предохранительного клапана: 160 бар (KG3-160)

　　Максимальное противодавление в сливном порту: 25 бар

　　Функция управления золотником: Двойное действие (DA) на всех 7 секциях

　　Механизм возврата золотника: Возврат в нейтральное положение с помощью пружины (обозначение AET)

　　Диаметр золотника: 16 мм, взаимозаменяемый

　　Шаг золотника: 37 мм

　　Номинальный расход секций 1–4 на золотник: 18 л/мин

　　Номинальный расход секций 5–7 на золотник: 28 л/мин

　　Соединительные порты (P, A, B, T): G 3/8" BSPP (ISO 228/1)

　　Расположение рабочих портов: Передняя сторона корпуса распределителя

　　Расположение входного/выходного порта: Передняя или боковая сторона, на выбор

　　Габаритные размеры (Д×Ш×В): 323 мм × 186 мм × 90 мм

　　Расстояние между монтажными отверстиями (по длине): 295 мм

　　Расстояние между монтажными отверстиями (по ширине): 73 мм

　　Вес: 13,28 кг (с рычагами, по данным дистрибьютора)

　　Материал корпуса: Высокопрочный чугун

　　Материал золотника: Закаленная сталь

　　Материал уплотнений: NBR (бутадиен-нитрильный каучук)

　　Рабочая жидкость: Минеральное масло, вязкость 46 сСт при 40°C

　　Максимальная температура рабочей жидкости: +80°C

　　Минимальная температура рабочей жидкости: -15°C

　　Рекомендуемая чистота рабочей жидкости: ISO 4406-/19/16

　　Внутренняя утечка: Примерно 5 см³/мин (A, B в T при 100 бар)

　　Ориентация монтажа: Любое положение (монтировать на плоскую поверхность)

　　Поставляемые аксессуары: 7 × рычагов управления в комплекте

　　Сертификаты: Производственное предприятие сертифицировано по ISO 9001:2015

　　Технические особенности

　　Смешанные номинальные расходы золотников оптимизируют многофункциональное управление машиной. Заводская конфигурация выделяет 18 л/мин для первых четырех секций и 28 л/мин для последних трех, что соответствует рабочим параметрам исполнительных механизмов с различными требованиями к расходу — меньшие цилиндры для опор, стабилизаторов или поворота стрелы на секциях с низким расходом и функции с более высоким расходом, такие как подъем или наклон ковша, на секциях 28 л/мин. Распространенный вопрос при закупке — является ли распределение расхода золотников фиксированным — оно конфигурируется на этапе заказа, при этом Walvoil предлагает опции золотников 18 л/мин и 28 л/мин для каждой секции.

　　Архитектура с переносом давления обеспечивает одновременную многофункциональную работу. Параллельный контур с открытым центром и переносом давления (обозначенный «P» в коде модели) позволяет гидравлической жидкости проходить через галерею распределителя к нижестоящим секциям, даже когда активирован вышестоящий золотник, предотвращая полное прекращение потока к последующим секциям.

　　Моноблочный корпус из чугуна устраняет внешние пути утечек между секциями. В отличие от секционных распределителей, которые полагаются на силу зажима стяжных шпилек и уплотнительные кольца между секциями, цельнолитой корпус изначально исключает потенциальные точки утечки между золотниковыми секциями. Это особенно актуально для мобильного оборудования, где вибрация и температурные циклы ускоряют износ уплотнений в секционных конструкциях.

　　Главный предохранительный клапан KG3-160 обеспечивает фиксированную защиту системы от чрезмерного давления. Встроенный, непосредственно действующий предохранительный клапан настроен на заводе на 160 бар, защищая насос и вышестоящий контур от чрезмерного давления. Другие номинальные давления в семействе KG3 доступны для заказа, с возможностью настройки клапана до 315 бар в соответствии с требованиями системы.

　　Двойное расположение входных/выходных портов упрощает компоновку гидравлической системы. Порты P и T могут быть подведены либо к передней, либо к боковой стороне корпуса распределителя, уменьшая радиусы изгиба шлангов и позволяя устанавливать распределитель в ограниченных пространствах, типичных для оснований кранов-манипуляторов и шасси компактных сельскохозяйственных тракторов.

　　Применения

　　Краны-манипуляторы для грузовых автомобилей: Управляют семью независимыми функциями крана — подъем стрелы, выдвижение стрелы, шарнирное соединение стрелы, подъем крюка, поворот, и пары опор — с помощью одного блока рычагов. Секции 18 л/мин обеспечивают соответствующий расход для цилиндров опор и поворотных гидромоторов, в то время как секции 28 л/мин поддерживают контуры подъема стрелы и ее выдвижения с более высоким расходом.

　　Компактное строительное и землеройное оборудование: Управляет несколькими гидравлическими функциями мини-экскаваторов и компактных погрузчиков, включая контуры стрелы, рукояти, ковша, поворота, отвала бульдозера и вспомогательных навесных устройств. Архитектура с открытым центром и параллельным контуром позволяет комбинировать работу стрелы и рукояти без недостатка потока.

　　Сельскохозяйственная техника и уборочное оборудование: Направляет гидравлический поток для подъема жатки, регулировки скорости мотовила, положения шнека и поворота выгрузного устройства на комбайнах и кормоуборочной технике. Золотники с пружинным возвратом обеспечивают автоматический возврат в нейтральное положение при отпускании рычага оператором, предотвращая непреднамеренное смещение исполнительного механизма.

　　Муниципальная и коммунальная техника: Управляет ножами прессователей мусора, замками заднего борта и подъемными механизмами мусоровозов. Моноблочная конструкция устойчива к проникновению загрязнений и ослаблению от вибрации, сохраняя постоянное ощущение работы золотника на протяжении длительных рабочих циклов.

　　Промышленное подъемное и погрузочно-разгрузочное оборудование: Управляет столами подъемных платформ, функциями наклона и позиционированием конвейера на гидравлических рабочих платформах и подъемных станциях сборочных линий, требующих ручного пропорционального управления несколькими гидравлическими осями с централизованного поста управления.

　　Руководство по выбору

　　Подходящие применения:

　　Системы с насосами постоянного рабочего объема шестеренчатого типа с расходом от 25 до 45 л/мин — номинальный расход распределителя 45 л/мин соответствует производительности стандартных гидравлических насосов, используемых в компактном мобильном оборудовании

　　Машины, требующие от 5 до 7 функций двойного действия, управляемых с одного ручного поста рычагов, с возвратом каждого золотника в нейтральное положение с помощью пружины

　　Гидравлические контуры с открытым центром, где система работает при рабочем давлении 160 бар или ниже, с настройкой главного предохранительного клапана, защищающей насос во время блокировки цилиндра

　　Оборудование, операторы которого требуют четкой механической обратной связи по рычагу и центрирования пружиной, а не управления джойстиком с электрогидравлическим приводом

　　Не рекомендуется для:

　　Гидравлических систем с закрытым центром или с системой регулирования расхода по нагрузке (load-sensing), требующих компенсации расхода по давлению на каждой золотниковой секции. Выбирайте секционный распределитель с системой load-sensing, такой как серия Walvoil DPC130, которая обеспечивает распределение расхода с пост-компенсацией между секциями.

　　Системы, требующие номинального расхода золотника выше 28 л/мин на секцию. Платформа SD5 поддерживает опции золотников с общим номинальным расходом до 45 л/мин, но индивидуальный расход секции ограничен диаметром золотника 16 мм. Для применений, требующих 40–80 л/мин на функцию, перейдите на секционные распределители Walvoil серии SD8 или SDS180.

　　Установки, где фиксированная настройка предохранительного клапана 160 бар превышает максимально допустимое давление в системе или где требуется регулировка предохранительного клапана после ввода в эксплуатацию. Подтвердите номинальное давление предохранительного клапана KG3, соответствующее расчетному давлению системы, при заказе, так как картридж устанавливается на заводе и не подлежит регулировке в полевых условиях без замены компонента.

　　Часто задаваемые вопросы (FAQ)

　　1. Могу ли я изменить номинальный расход золотника на отдельных секциях — например, сделать все семь секций 28 л/мин вместо смешанных 18 л/мин и 28 л/мин?

　　Да. Распределители Walvoil SD5 собираются на заказ, и номинальный расход каждой золотниковой секции — 18 л/мин или 28 л/мин — может быть установлен на этапе производства. Укажите требуемый расход на секцию при размещении заказа. Золотники взаимозаменяемы в полевых условиях после покупки с использованием стандартных инструментов, хотя это требует снижения давления в системе и снятия торцевых крышек золотников.

　　2. Есть ли в наличии SD5/7-P(KG3-160) с данной конкретной конфигурацией золотников, или он изготавливается на заказ?

　　Дистрибьюторы обычно имеют в наличии базовые конфигурации, такие как SD5/2-P и SD5/3-P, но 7-секционный узел с четырьмя золотниками 18 л/мин и тремя золотниками 28 л/мин является сконфигурированной сборкой. Beijing Zhongping Technology (众平科技) поддерживает запас распространенных конфигураций Walvoil SD5 и может подтвердить наличие на складе или сроки изготовления на заводе для этого конкретного кода модели в течение 1 рабочего дня с момента запроса.

　　3. Каково время доставки, если эта конкретная модель отсутствует на складе и требует изготовления?

　　Срок изготовления на заводе для сконфигурированных моноблочных распределителей SD5 составляет от 4 до 6 недель с момента подтверждения заказа, в зависимости от графика производства и конкретной конфигурации золотников. Стандартные конфигурации со склада отправляются в течение 2–5 рабочих дней со склада Beijing Zhongping Technology (北京众平科技股份有限公司).

　　4. Поставляются ли рычаги управления с распределителем, и каковы варианты их крепления?

　　Семь рычагов управления поставляются с распределителем в стандартной комплектации. Корпус рычага совместим с комплектами рычагов Walvoil SD5/SD6 со стандартной длиной рычага 100 мм. Опциональные более длинные рычаги, пылезащитные чехлы и комплекты фиксаторов для положения плавающего хода на отдельных золотниках доступны отдельно.

　　5. Что представляют собой порты G 3/8" — BSPP, NPT или SAE, и нужны ли мне переходники?

　　Все порты P, A, B и T имеют резьбу G 3/8" BSPP (British Standard Pipe Parallel) по стандарту ISO 228/1. Порты BSPP требуют использования уплотнительного кольца или O-образного уплотнения на плоской поверхности фитинга для герметичных соединений. Переходники NPT и SAE не поставляются заводом вместе с распределителем; приобретайте переходники отдельно, если ваша гидравлическая система использует резьбовые стандарты NPT или SAE.

　　6. Первые четыре золотника — 18 л/мин, а последние три — 28 л/мин — может ли этот распределитель управлять гидромотором на одной из секций 28 л/мин?

　　Да. Секции золотников 28 л/мин подходят для привода гидромоторов с постоянным рабочим объемом в пределах их номинального расхода. Для применений с гидромоторами убедитесь, что требуемый расход гидромотора не превышает 28 л/мин, а максимальное давление 315 бар соответствует пиковой нагрузке гидромотора. Конфигурация золотника двойного действия поддерживает двунаправленное вращение гидромотора.

　　7. Какое техническое обслуживание требуется этому распределителю, и доступны ли ремкомплекты?

　　Моноблочная конструкция требует минимального регулярного технического обслуживания — ежегодная проверка уплотнений торцевых крышек золотников, точек поворота рычагов и внешних портовых соединений. Необходимо контролировать внутренние утечки; допустимы утечки около 5 см³/мин от A/B к T при 100 бар. Ремкомплекты, содержащие O-образные уплотнения и грязесъемники NBR, доступны через каналы дистрибуции Walvoil. Beijing Zhongping Technology (众平科技) поставляет оригинальные ремкомплекты Walvoil и запасные рычаги.

　　8. Если мне нужен 7-секционный распределитель, но с другим давлением предохранительного клапана, можете ли вы это предоставить?

　　Да. Предохранительный клапан KG3 доступен с различными диапазонами давления. Укажите требуемую настройку давления при заказе. Картридж предохранительного клапана устанавливается и тестируется на заводе; его замена в полевых условиях возможна, но требует снижения давления в системе и доступа к входной секции. Укажите требуемую настройку предохранительного клапана при запросе коммерческого предложения.

　　9. Может ли этот распределитель SD5 монтироваться на боку или вверх ногами, или его нужно устанавливать рычагами вверх?

　　Распределитель может монтироваться в любом положении — горизонтальном, вертикальном или перевернутом — при условии, что монтажная поверхность плоская и жесткая. Монтаж на неровной поверхности может привести к деформации чугунного корпуса и заклиниванию золотника. Схема монтажных отверстий 295 мм × 73 мм требует использования болтов M8 или M10 и плоских шайб, равномерно затянутых, чтобы избежать нагрузки на корпус.

　　10. Как цена этой 7-секционной конфигурации соотносится с покупкой двух меньших распределителей — например, 4-секционного и 3-секционного?

　　Один 7-секционный моноблочный распределитель обычно более экономичен, чем покупка и монтаж двух отдельных распределителей, благодаря общим входным и выходным портам, одному предохранительному клапану вместо двух, а также сокращению трудозатрат на шланги и фитинги. Для конкретного сравнения цен или получения официального коммерческого предложения свяжитесь с Beijing Zhongping Technology (众平科技), указав требуемое распределение расхода по золотникам и место доставки.
