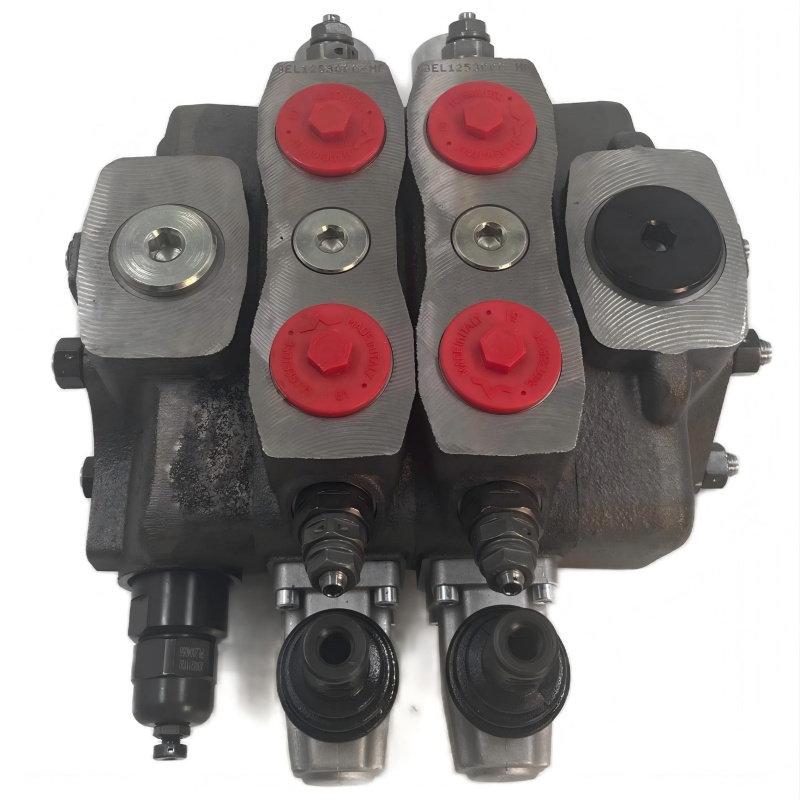

Walvoil SD25 / 2 / AC (XG-210) / 18L / 18L / RC является гидравлическим клапаном дистанционного управления с двумя катушками в серии SD25 с высоким потоком. Этот гидравлический клапан управления с 2 катушками имеет главную установку рельефа 210 бар и две рабочие секции с катушкой 18 л (тип А с удержанием). Он обеспечивает номинальный поток 240 л/мин при максимальном давлении до 315 бар для буровых джумбо, оборудования для перемещения земли и машин для обработки тяжелых материалов.

Что такое 2 катушки гидравлический контрольный клапан?

Гидравлический клапан управления с двумя катушками представляет собой устройство направленного управления, которое использует две независимые скользящие катушки для регулирования потока гидравлической жидкости и давления на отдельные цепи привода. Каждая катушка управляет одной гидравлической функцией, такой как цилиндр или двигатель, что позволяет оператору управлять двумя различными рабочими функциями из одной сборки клапана.

Серия SD25 представляет собой секционную клапанную платформу, изготовленную компанией Walvoil (часть подразделения клапанов Interpump Group). Клапаны в рамках этой серии собираются из модульных компонентов - входного элемента, рабочих секций и выходного элемента - закрепленных вместе с привязочными прутниками. Эта конфигурация позволяет от 1 до 12 рабочих секций в одном клапанном стеке. Модель SD25/2/AC(XG-210)/18L/18L/RC представляет собой двухсекционную конфигурацию, предназначенную для гидравлических систем с открытым центром. Он предназначен для дистанционного управления кабелем (обозначается суффиксом «RC»), что означает, что корпус клапана может быть установлен дистанционно от станции оператора и управляется через гибкие кабели толка-тяга, подключенные к джойстику или консоли рычага.

Ключевые спецификации

Номинальная скорость потока: 240 л / мин (63,4 gpm США)

Максимальное рабочее давление: 315 бар (4600 пси)

Основная настройка клапана рельефа: 210 бар (3045 пси)

Количество рабочих секций: 2

Количество катушек:2

Тип катушки (обе секции): 18L-A-тип, двойно действующий, с позиционированием задержки

Метод управления: дистанционное управление кабелем (суффикс RC)

Номинальное рабочее давление (порт Т): 25 бар

Внутренняя утечка: Примерно 4 см³/мин при 100 барах (по условиям испытания ISO 4406)

Диаметр катушки: 25 мм (0,98 дюйма)

Разход секции (от центра к центру): 62 мм (2,44 дюйма)

Диапазон температуры масла: -15°C до +80°C

Требования к уровню загрязнения: -/19/16 в соответствии с ISO 4406

Крутительный момент затяжения краватки: 50 Нм

Материал жилья: Специальный чугун

Материал катушки: сталь

Материал уплотнения: НБР (нитрильная бутадиенная резина)

Конфигурация клапана: секционный, открытый центр

Вариант схемы: параллельный или серийный (конфигурируемый по приложению)

Портовые соединения: вход P и рабочие порты A / B обычно G 1 дюйм; Порт резервуара T обычно G 1-1/4 дюйма

Классификация типа управления: дистанционное управление с гибким кабельным приводом

Технические моменты

Главный рельефный клапан, интегрированный на входе, защищает всю сборку клапана. Обозначение AC (XG-210) указывает на входный элемент с заводским предварительно установленным главным клапаном ослабления давления, установленным на 210 бар, что ограничивает максимальное давление системы, доставляемое в обе рабочие секции. Это защищает нижеследующие приводы и шланги от чрезмерного давления, не требуя внешних компонентов рельефа.

Индивидуальный контрольный клапан нагрузки на каждой рабочей секции предотвращает падение нагрузки во время смещения катушки. Каждая рабочая секция серии SD25 включает встроенный контрольный клапан на канале давления. Эта конструкция предотвращает моментальное снижение нагрузки, когда катушка переходит между позициями, что является важной особенностью безопасности для позиционирования и подъема буровой бумы.

Секционная модульная архитектура позволяет конфигурировать клапанные сборки на месте. Платформа SD25 использует конструкцию привязки для закрепления входного элемента, рабочих секций и выходного элемента вместе в качестве одного жесткого блока. Это позволяет техникам добавлять или заменять рабочие секции на местах без замены всей сборки клапана.

Тип катушки 18L обеспечивает двойно действующее управление типа А с удерживающим положением. Название катушки 18L относится к поршеню управления типа A, который обеспечивает двойно действующую функцию с механическим удерживанием для удержания катушки в положении без непрерывной силы оператора. Это имеет важное значение для буровых приложений, где функция, такая как подачное давление или качалка стрелки, должна оставаться включенной, пока оператор обращает внимание на другие элементы управления.

Удаленное управление кабелем устраняет гидравлические пилотные линии и снижает сложность системы. Суффикс «RC» указывает на совместимость с гибкими элементами управления кабелем, а не прямыми ручными рычагами или гидравлическими пилотными схемами. Применение кабеля позволяет устанавливать основной клапанный стек в защищенном месте на шасси машины, с помощью только легких кабелей управления, направляемых в кабину оператора, что уменьшает воздействие тепла и упрощает маршрутизацию шланга.

Приложения

Управление буровым бумом и подачей: направляет гидравлический поток к цилиндрам позиционирования бума и схемам подачи дрейфера на подземных и поверхностных буровых установках. 18-литровые катушки позволяют операторам блокировать подачное давление во время длительных циклов бурения без непрерывного ручного ввода.

Управление креплением движущейся земли машины: Управляет двумя независимыми гидравлическими функциями на экскаваторах, всеterrenных кранах и моторных градерах. Номинальный поток 240 л/мин поддерживает высокоскоростное задействование цилиндра для наклона ведра, каялки бума или регулирования угла лезвища.

Крупные сельскохозяйственные погрузчики реализуют схемы: Управляет двойными цилиндрами на передних погрузчиках и телепогрузчиках. Регулирующий клапан нагрузки на каждой секции предотвращает увязывание инструмента при перемещении между функциями подъема и наклона.

Применение оборудования для обращения с материалами: Работает позиционерами вилок, цилиндрами с боковым сдвигом и функциями наклона мачты на больших контейнерных вилочных погрузчиках и стекерах. Конструкция секции позволяет конфигурировать клапан с дополнительными секциями по мере изменения требований к обработке.

Гидравлические системы уплотнителя отходов: обеспечивает направленное управление цилиндрами уплотнительных пластин и механизмами подъема контейнеров. Корпус из чугуна и уплотнения из НБР выдерживают высокий рабочий цикл и загрязненные среды, типичные для оборудования для переработки отходов.

Гидравлика дренажных машин и муниципальных транспортных средств: Управляет включением вакуумного насоса и позиционированием бума на транспортных средствах для очистки канализации и обслуживания дренажа. Удаленное управление кабелем позволяет оператору дистанционно располагать клапан, сохраняя при этом точное чувство пропорционального управления.

Руководство по выбору

Подходящие приложения:

Гидравлические системы, требующие 2 независимых направленных схем управления с совместной мощностью до 240 л/мин и максимальным рабочим давлением 315 бар

Применения, где требуется размещение дистанционной станции оператора и гибкое задействование кабеля предпочтительно по сравнению с гидравлическими пилотными линиями

Конфигурации гидравлической схемы с открытым центром (стандарт параллельной галереи; серийная схема доступна в качестве опциональной конфигурации)

Машины, работающие в диапазоне температур окружающего масла от -15°C до +80°C с чистотой жидкости в соответствии с ISO 4406-/19/16 или лучше

Не рекомендуется для:

Закрытые гидравлические системы с датчиком нагрузки (LS). Стандартная конфигурация SD25/2/AC (XG-210) предназначена для схем с открытым центром. Для приложений для зондирования нагрузки выберите вариант SD25 LS с соответствующей конфигурацией входного элемента.

Прямое ручное управление рычагом. Эта модель включает в себя суффикс «RC» для удаленного управления кабелем. Для прямого управления ручным рычагом в месте монтажа клапана выберите вариант ручного рычага без обозначения RC, такого как SD25 / 2 / AC (XG-210) / 18L / 18L.

Приложения, требующие более 2 рабочих секций. Это 2-секционная клапанная сборка. Для дополнительных функций выберите вариант с 3 или 4 секциями, такой как SD25/3/AC (XG-210) или SD25/4/AC (XG-210).
