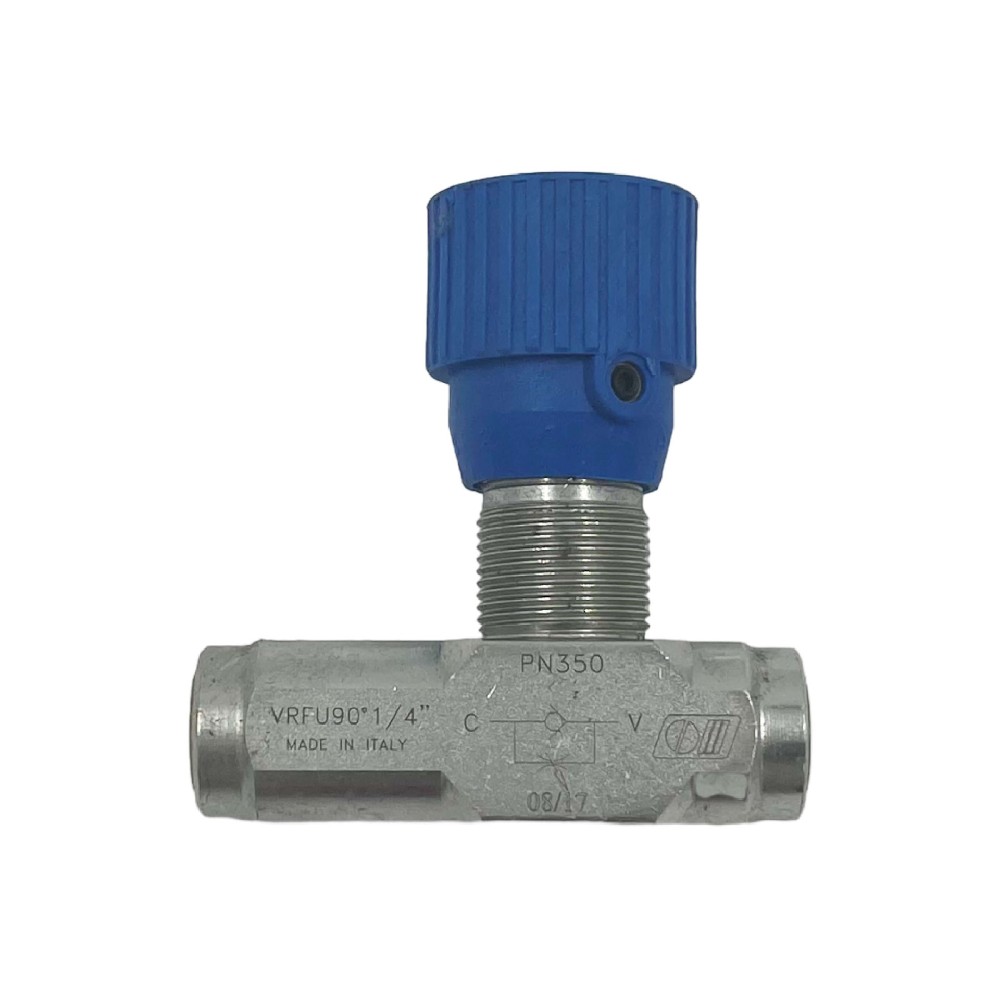

OM VRFU90 ° 1/4 "является однонаправленным клапаном регулирования потока с портом 1/4", специально разработанным в качестве клапана регулирования потока 1/4 для регулирования скорости пневматического цилиндра. Обладая поворотным локтевым корпусом на 90 ° и интегрированным контрольным клапаном, он обеспечивает регулируемый измеренный поток в одном направлении и неограниченный свободный поток в обратном направлении. Подходит для автоматизации завода, упаковки машин и сборки инструментов.

Что такое односторонний клапан контроля потока?

Однопосочный клапан регулирования потока, обычно называемый односторонним клапаном регулирования потока, является пневматическим компонентом, который ограничивает поток воздуха в одном направлении, позволяя при этом полный поток в противоположном направлении через параллельный контрольный клапан. Он классифицируется как дросселирующий клапан, обычно используемый в выхлопном порту пневматического цилиндра для достижения плавной, регулируемой скорости поршня без влияния на поток подачи.

OM VRFU90 ° 1 / 4 "является в-линии однонаправленный клапан регулирования потока. Его конструкция 90 ° поворотного локтя позволяет прямую монтажу на порты цилиндров, устраняя необходимость в дополнительных фитингах и уменьшая потребности в пространстве в компактных пневматических панелях. Корпус клапана включает в себя точный клапан иглы для измерения потока и полимерный контрольный клапан для обратного потока.

Ключевые спецификации

Средний: Сжатый воздух, фильтрованный до 40 мкм, смазанный или не смазанный

Размер порта: версия G1/4 (BSPP) -1/4 NPT доступна под другим кодом модели

Тип соединения: push-in мгновенная установка для 1/4 "OD трубки (рекомендуемая трубка: полиуретан или нейлон)

Направление потока: однонаправленный с встроенным свободным контрольным клапаном обратного потока

Регулирование: Вывинтовый регулируемый клапан иглы с блокирующей гайкой

Максимальное рабочее давление: 10 бар (145 пси)

Минимальное рабочее давление: 0,5 бар (7 пси)

Диапазон температуры окружающей среды: -10°C до +60°C

Номинальная скорость потока при 6 барах: 900 Нл / мин (направление свободного потока, Δp = 1 бар)

Cv (коэффициент потока): Approx.0.35 (измеренное направление, полностью открыто)

Давление трещины контрольного клапана: & амп; lt;0,3 бар

Материал корпуса: никелированная латунь

Ручка и замок гайка Материал: Polyacetal (POM)

Уплотнители: NBR (нитрил)

Вес: 45 г (включая фитинг)

Технические моменты

Дизайн поворотного локтя 90 ° экономит пространство для панели. Поворотный корпус позволяет прямое соединение цилиндрового порта, устраняя необходимость в отдельной локтевой фитинге и уменьшая площадь сборки до 40% по сравнению с прямыми корпусными клапанами с отдельными фитингами.

Контроль скорости измерителя обеспечивает плавное движение цилиндра. Ограничивая поток выхлопных газов, а не подачу, клапан предотвращает неконтролируемое втяжение привода, что является ключевым требованием для вертикальных нагрузок или деликатной обработки. Этот метод измерения позволяет избежать эффекта «прыжка», обычного при управлении счетчиком.

Интегрированный контрольный клапан позволяет неограниченный обратный поток. Встроенный полимерный задерживающий клапан открывается с дифференциальным давлением менее 0,3 бар, обеспечивая быстрый обратный удар полного отверстия без ограничения пути подачи воздуха.

Регулирование блокировки предотвращает манипуляцию. Настройка клапана иглы закреплена зажиженной гайкой блокировки полиацетала, которая держит настроенную скорость потока после ввода в эксплуатацию. Это имеет решающее значение для сред с высокой вибрацией, таких как штамповое прессовое оборудование или конвейерные отвлекательные станции.

Никелированный латунный корпус сопротивляется коррозии. Металлическая конструкция выдерживает агрессивные атмосферы завода, включая отмывание и маслянный туман, поддерживая при этом размерную стабильность в рабочем температурном диапазоне.

Приложения

Пневматическое управление скоростью цилиндра: установленное непосредственно на выхлопных портах цилиндра, оно регулирует скорость удлинения или отступления пневматических приводов от 5 мм/с до полной скорости. Типичная регулировка уменьшает изменение времени цикла до ±3% в системах подбора и размещения.

Зажим и прессование инструментов: обеспечивает медленное продвижение и быстрое движение для пневматических зажимов и прессов. Свободный обратный поток позволяет быстро открываться, экономяя до 0,5 секунды за цикл по сравнению с двусторонним ограничением потока.

Механизмы остановки и отклонения конвейера: контролирует скорость привода пневматических остановок и отклонителей, предотвращая повреждение продукта от удара. 1/4" порт поддерживает трубку длиной до 3 метров без значительной потери давления.

Упаковка машин: Регулирует скорость привода в складке коробки, применение этикетки и герметические операции. Компактные размеры корпуса позволяют монтировать в непосредственной близости к цилиндрам внутри ограниченных рам машины.

Мобильные пневматические схемы: устойчивая к вибрации конструкция блокировки и уплотнения NBR поддерживают настройки в портативных пневматических инструментах и установках. Диапазон рабочих температур поддерживает как холодильные помещения, так и установки вблизи печи.

Руководство по выбору

Подходящие приложения:

Контроль потока выхлопных газов на пневматических цилиндрах двойного действия, где требуется гладкая, регулируемая скорость в одном направлении

Установки с ограниченным пространством в портах цилиндров - поворотный корпус на 90 ° устраняет дополнительную локтевую фитингу

Общие промышленные системы сжатого воздуха, работающие в диапазоне от 0,5 до 10 бар с подачей фильтрованного воздуха

Не рекомендуется для:

Двухсторонний независимый контроль скорости. Для независимой регуляции скоростей удлинения и отступления используйте два клапана или двойный клапан управления потоком, такой как серия OM VRFU в конфигурации коллектора.

Вакуумные приложения. NBR уплотнения клапана и конструкция контрольного клапана оптимизированы для пневматики положительного давления; вакуумное обслуживание требует специального вакуумного клапана управления потоком.

Жидкие средства, кроме сжатого воздуха. Этот клапан предназначен исключительно для пневматического обслуживания и не должен использоваться для гидравлических жидкостей, воды или химических веществ. Для управления гидравлическим потоком выберите клапан, номинальный для требуемого класса давления.

Часто задаваемые вопросы

1. Каковы размеры, размер порта и вес OM VRFU90 ° 1 / 4 "однонаправленного клапана управления потоком?

Клапан оснащен резбовым портом G1/4 (BSPP) с вставленной фитингом для труб OD 1/4". Общая длина составляет примерно 43 мм, ширина 24 мм и вес 45 г, включая интегральную вставленную фитингу. Для спецификации порта NPT запросите эквивалентную модель NPT при заказе.

2.Что это время доставки или время доставки для ОМ VRFU90 ° 1 / 4 "?

Стандартное время производства составляет от 2 до 3 недель. Beijing Zhongping Technology поддерживает местный запас версии G1/4 и отправляет в течение 1 рабочего дня для наличных количеств. Большие заказы могут потребовать заводского распределения.

3.Is ОМ VRFU90 ° 1 / 4 "на складе и доступны для немедленной отгрузки?

Мы держим инвентаризацию OM VRFU90 ° 1 / 4 "в Пекине Zhongping Technology. Общие варианты, как правило, на складе с количествами, доступными для отправки в тот же день, когда заказаны до 14:00 по местному времени.

4.Сколько стоит ОМ VRFU90 ° 1 / 4 "и вы предлагаете цены на объем?

OM VRFU90 ° 1 / 4 "обычно варьируется от 12 до 18 долларов США за единицу в зависимости от количества заказа. Скидки на объем применяются для заказов выше 100 штук. Цены колебляются из-за обменных курсов, тарифов и заводских корректировок. Для точной котировки свяжитесь напрямую с Beijing Zhongping Technology.

5.Какие условия и способы оплаты вы принимаете для покупки OM VRFU90 ° 1 / 4 "?

Мы принимаем банковский перевод (T / T), основные кредитные карты и PayPal для транзакций менее 5000 долларов США. Для корпоративных клиентов с утвержденным кредитом, Beijing Zhongping Technology предлагает чистые 30 условий оплаты.

6.Как я регулирую и блокирую настройку потока на этом клапане?

Поверните винт латунной иглы в часовой направлении, чтобы уменьшить поток, в противоположной стороне часовой направленности, чтобы увеличить. Как только достигнута желаемая скорость цилиндра, затяжите полиацетальную блокирующую гайку вручную, чтобы закрепить настройку. Развитие потока 0,5 мм обеспечивает тонкое разрешение потока.

7.Каково максимальное рабочее давление и совместимая трубка для OM VRFU90 ° 1 / 4 "?

Максимальное рабочее давление составляет 10 бар (145 пси). Вступная фитинг принимает 1/4 "OD полиуретановых или нейлоновых труб с диапазоном твердости от Shore A 95 до 98.

8.Что такое политика возврата и гарантийный период для OM VRFU90 ° 1 / 4 "?

Мы предоставляем 2-летнюю гарантию на производственные дефекты. Возвраты требуют предварительного разрешения и принимаются в течение 30 дней для неиспользованных продуктов в оригинальной упаковке. Beijing Zhongping Technology обрабатывает запросы RMA в течение 24 рабочих часов.

9. Что такое пошлина, таможня и код HS для импорта ОМ VRFU90 ° 1 / 4 "?

Код ВС 8481.30.90 (контрольные клапаны и другие противозворотные клапаны). Международные грузы отправляются в соответствии с Incoterms CPT с пошлинами и импортными налогами, уплачиваемыми покупателем. Мы предоставляем коммерческие счета-фактуры и сертификат происхождения для таможенного оформления.

10.Как установлен ОМ VRFU90 ° 1 / 4 "и может быть установлен непосредственно на цилиндр?

G1/4 мужской резьбы винты непосредственно в выхлопный порт цилиндра. Поворотный корпус 90 ° может быть вращен на 360 ° перед затяжением гайки блокировки, что позволяет трубкам направляться в любом направлении. Нет необходимости в дополнительной кронштейне или фитинге - затяните только шестидесятилетнюю гайку за резбовым портом; Не вращайте весь корпус клапана.
