Гидравлические клапаны управления потоком: глубокий взгляд

Презентация

В гидравлических системах контроль потока жидкости имеет важное значение для регулирования скорости приводов и обеспечения эффективной работы системы. Клапаны регулирования потока являются специально разработанными компонентами, которые управляют потоком жидкости в гидравлической системе. В этой статье мы рассмотрим четыре общих типа клапанов регулирования потока: контрольные дроссельные клапаны, 3-сторонние клапаны потока, клапаны регулирования скорости с компенсацией давления и разделительные клапаны потока, подчеркивая их преимущества и типичные приложения.

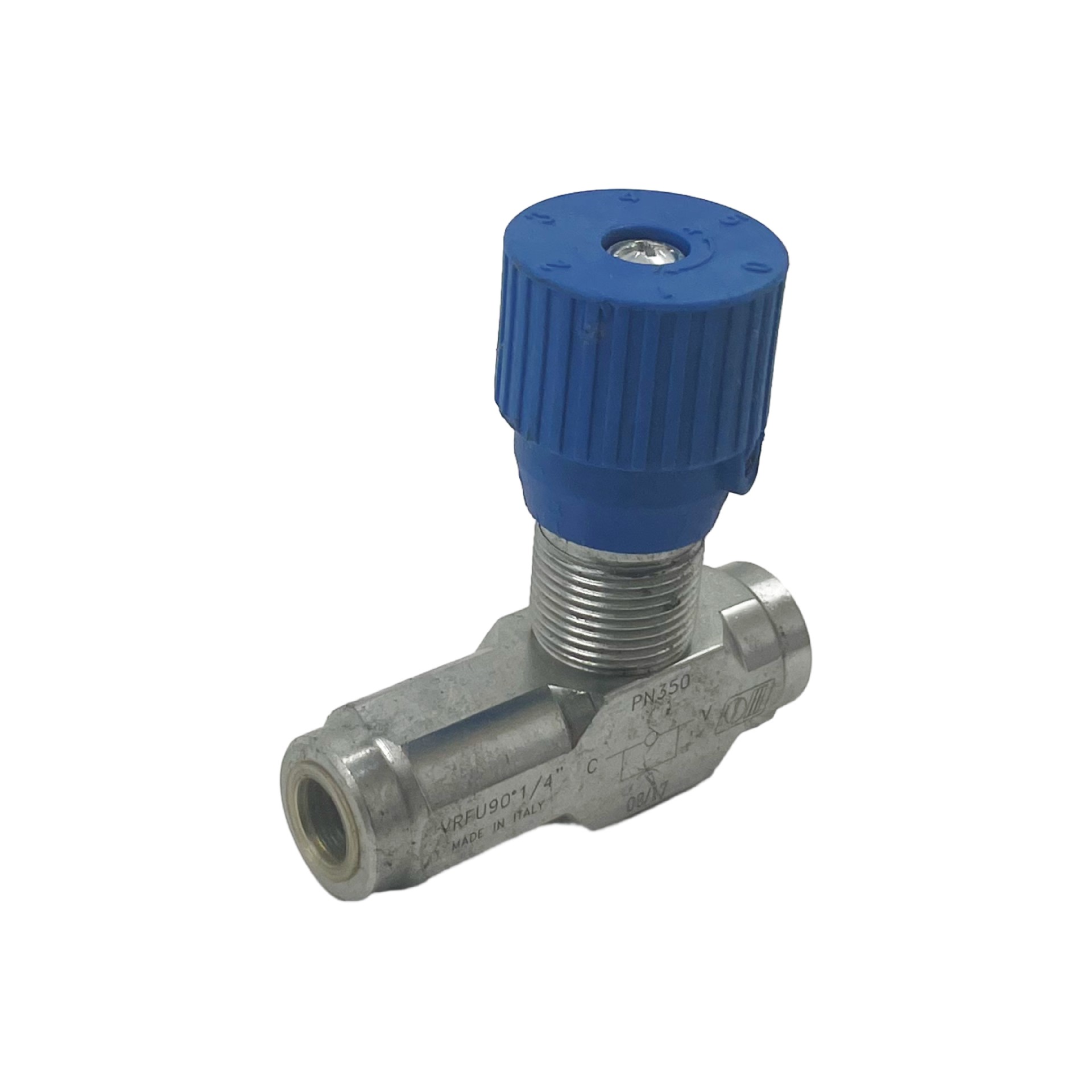

барабанный регулятор расхода с обратным клапаном

клапаны регулирования потока бочки с задержкой состоят из задержки и дроссельного клапана. Они функционируют как контрольный клапан, когда жидкость течет в одном направлении, позволяя свободный проход, и как дроссельный клапан в противоположном направлении, ограничивая поток. Эта двойная функциональность делает их идеальными для приложений, где требуется быстрое отступление привода при сохранении контролируемого расширения. Они часто используются в гидравлических системах для достижения стабильного давления и регулирования скорости во время работы.

3 Портовой клапан управления расходом трубопровод непрерывного давления

3 порта клапана регулирования потока непрерывной линии давления состоят из рельефного клапана и дроссельного клапана, соединенного параллельно. Спасительный клапан поддерживает постоянное падение давления через дроссельный клапан, отвлекая избыточный поток обратно в резервуар. Это позволяет точно контролировать поток к приводу на основе настройки дроссельного клапана, независимо от изменений нагрузки. Они обычно используются в гидравлических системах с датчиком нагрузки, где поддержание последовательного дифференциала давления через дроссельный клапан обеспечивает точное управление потоком и скоростью. Трехсторонние клапаны потока особенно полезны в многоприводных системах, поскольку они могут предотвратить помехи между различными схемами и обеспечить, чтобы каждый привод получал соответствующий поток.

КОМПЕНСИРОВАННЫЕ КЛАПАНЫ КОНТРОЛЬНОЙ СКОРОСТИ

Клапан управления скоростью компенсации давления предназначен для поддержания постоянной скорости потока при колебаниях давления в системе. Это достигается путем сочетания механизмов компенсации давления, которые регулируют эффективную площадь потока, чтобы компенсировать изменения давления. Эти клапаны очень полезны в системах, где изменение нагрузки может привести к значительным изменениям давления, обеспечивая стабильную скорость привода независимо от нагрузки. Они часто используются в таких приложениях, как гидравлические машины, где постоянное управление силой и скоростью имеет решающее значение для достижения высокоточного производства.

Двусторонний шунт

Распределитель распределяет гидравлическую жидкость из одного источника в несколько исполнительных устройств или цепей в заданном масштабе двумя способами. Это обеспечивает синхронизацию нескольких исполнительных устройств, что делает их идеальным выбором для приложений, требующих точной координации движения. Смещающий клапан может быть сконструирован таким образом, чтобы обеспечить равный расход для каждого контура или распределить расход в соответствии с определенным соотношением. Они обычно используются в таких приложениях, как экскаваторы и другая тяжелая техника, где несколько гидравлических цилиндров должны быть вытянуты и уменьшены одновременно для обеспечения плавной и скоординированной работы.

Выводы

Гидравлический клапан управления расходом играет решающую роль в гидравлической системе, обеспечивая точное управление потоком жидкости. обратный дроссель, трехходовой клапан, клапан управления скоростью компенсации давления и шунт имеют свои уникальные преимущества и подходят для различных применений.

Понимание характеристик и применения этих клапанов управления расходом позволяет разработчикам и операторам гидравлических систем выбирать подходящие клапаны в соответствии с их конкретными потребностями, обеспечивая высокую и надежную производительность системы.
