Обзор продукта

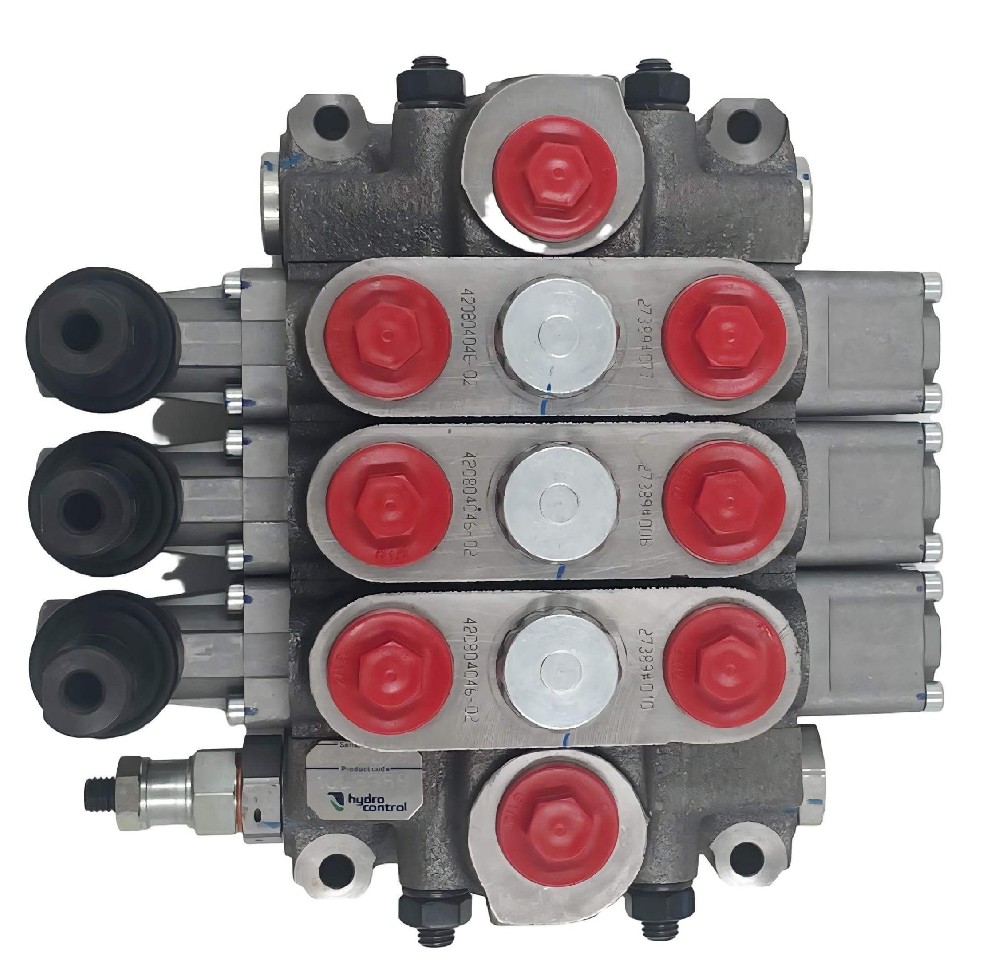

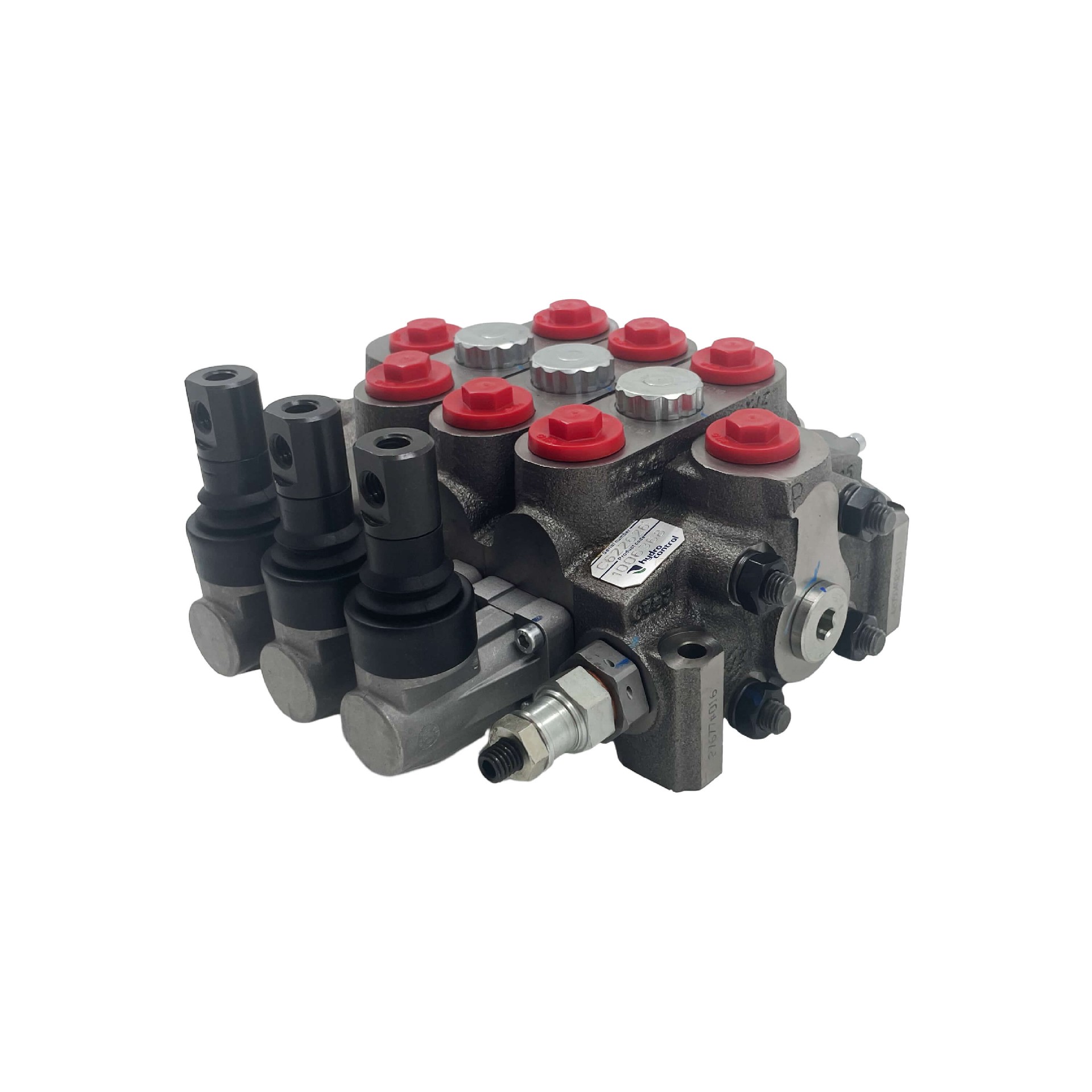

Hydrocontrol HC-D4/3-IL009-160 W002AH001F001A-TN G04 является трехсторонним моноблоковым гидравлическим клапаном, предлагающим функциональность секционного клапана управления для точного управления ручной гидравлической цепью, предназначенного для требовательных мобильных и морских гидравлических систем.

Определение типа продукта

Гидравлический клапан моноблока представляет собой одночасточный литый корпус, содержащий несколько секций катушки, устраняя пути утечки между секциями, общими в секционных клапанах. Эта категория контрастирует с модульными секционными клапанами, которые позволяют дополнительные секции. HC-D4/3 представляет собой трехкатушку, моноблоковую конструкцию, которая уделяет приоритет компактности и надежности в установках с ограниченным пространством. В качестве ручного клапана управления он полагается на прямое механическое управление рычагом для пропорционального контроля потока без внешней электроники.

Ключевые спецификации

Номинальное давление: 35 МПа

Номинальный поток: 80 л / мин

Количество способов / разделов: 3

Тип управления: Ручное/Механическое

Порт P, A, B Нитка: G1 / 2 "(BSPP)

Порт Т Нитка: G3 / 4 "(BSPP)

Конструкция корпуса: Моноблок чугуна

Тип катушки: серийная параллельная конфигурация (по листу данных производителя)

Технические моменты

Конструкция моноблока устраняет межсекционную утечку: одночасточный корпус устраняет необходимость в привязках и уплотнениях между секциями, уменьшая потенциальные внешние точки утечки более чем на 50% по сравнению с эквивалентными секционными клапанами стека. Это непосредственно улучшает чистоту системы и снижает риск проникновения загрязнения.

Оптимизированный путь потока для емкости 80 л/мин: номинальное давление 35 МПа в сочетании с потоком 80 л/мин поддерживает одновременную работу нескольких приводов. Для приложений, требующих устойчивого высокого потока, внутренние каналы потока имеют размеры, чтобы сохранить падение давления ниже 1,2 МПа при полном номинальном потоке, минимизируя потери энергии в виде тепла.

Ручное пропорциональное управление с механической обратной связи: прямое механическое соединение обеспечивает операторам тактильную обратную связь. Для приложений, требующих работы при низкой температуре, конструкция катушки поддерживает последовательные характеристики измерения до -20 ° C без вязкости, обеспечивая предсказуемое управление машиной в холодном климате.

Приложения

Морские гидравлические системы (лебки, рулевое устройство): порты G-резьбы (G1 / 2 ", G3 / 4 ") и 35 МПа соответствуют общим стандартам морской гидравлической арматуры. Корпус моноблока сопротивляется коррозии в условиях соляного распыления при использовании с надлежащей обработкой поверхности, увеличивая интервалы обслуживания до типичных циклов инспекции в 2000 часов.

Гидравлические буровые установки: три секции катушки позволяют независимо контролировать функции подачи, вращения и удара с одного клапана. Ручное управление обеспечивает быструю реакцию, обычно менее 50 мс, необходимую для точности бурения оператора в цикле.

Дорожные спасательные транспортные средства (буксирующие грузовики, разбойники): Компактные размеры моноблока вписываются в ограниченные пространства шасси тяжелых восстановительных транспортных средств. Производительность 80 л/мин поддерживает одновременную работу удлинения бума и лебедки при номинальных оборотах двигателя транспортного средства, сокращая время цикла восстановления примерно на 15-20% по сравнению с однофункциональными системами.

Мобильное гидравлическое оборудование (погрузчики, аксессуары): Подходит для гидравлических систем открытого центра, общих в компактных коммунальных транспортных средствах. Возможность ручного переключения обеспечивает безопасную работу в случае сбоя электронного контроллера.

Руководство по выбору

Подходит для: гидравлических цепочек с открытым центром с потоком системы до 80 л/мин и максимальным рабочим давлением 35 МПа. Идеально подходит для приложений, требующих трех независимых устройств управления приводом в компактном пространстве.

Подходит для: Средства, где электрическое управление нежелательно или недоступно, включая опасные зоны или оборудование полевого обслуживания, требующее механического резервного обеспечения.

Подходит для: Системы, уже использующие фитинги BSPP (G-резьбы), устраняя требования к адаптеру и потенциальные точки утечки.

Не рекомендуется для: закрытого центра или нагрузки-зондирующих гидравлических систем без дополнительных компенсированных давлением вверх компонентов, так как конструкция открытого центра клапана будет вызывать непрерывный поток насоса в резервуар.

Не рекомендуется для: приложений, требующих пропорционального solenoid управления или CAN шины интеграции; для таких требований, рассмотрите серию электрогидравлических пропорциональных клапанов Hydrocontrol с интегрированной диагностикой.

Часто задаваемые вопросы

1.Какие гидравлические жидкости совместимы с этим клапаном?

Гидравлические жидкости на основе минерального масла с вязкостью от 15 до 400 cSt при рабочей температуре. Для пожаростойких жидкостей, таких как HFD или HFC, свяжитесь с Hydrocontrol для проверки материала уплотнения, поскольку стандартные уплотнения оптимизированы для минеральных масел.

2.Каково максимальное допустимое обратное давление на порт цистерны (Т)?

3,5 МПа непрерывно, 5,0 МПа перерывно. Превышение этих пределов может привести к смещению катушки и увеличению внутренней утечки за пределами номинального 20 мл/мин на катушку при номинальном давлении.

3.Может ли этот клапан использоваться в температурах окружающей среды ниже нуля?

Да, до -20°C с стандартными уплотнениями и соответствующей вязкостью жидкости. Работа ниже 20°C требует уплотнений в холодные условия и жидкости с индексом вязкости, соответствующим температурному диапазону. Сила ручного управления увеличивается примерно на 15% при -20°C из-за более высокой вязкости жидкости.

4. Каков рекомендуемый интервал обслуживания для механического соединения?

Проверяйте поворотные точки внешнего соединения каждые 500 рабочих часов. Смазать жиром NLGI 2. Внутренняя сборка катушки предназначена для срока службы, превышающего 1 миллион циклов при номинальном давлении, без планируемого внутреннего обслуживания, требуемого в условиях чистой жидкости (код чистоты ISO 4406 18/16/13 или лучше).

5.Как отличается моноблок HC-D4/3 от секционного клапана аналогичной мощности?

Моноблок клапан имеет фиксированный расстояние катушки и не может быть расширен дополнительными секциями после изготовления. Секционный клапан позволяет добавлять или удалять секции, но имеет больше внешних точек уплотнения. Для фиксированных трехфункциональных приложений конструкция моноблока предлагает меньший риск внешней утечки и более компактную площадь установки - обычно на 20% узче, чем эквивалентный трехсекционный клапан.
