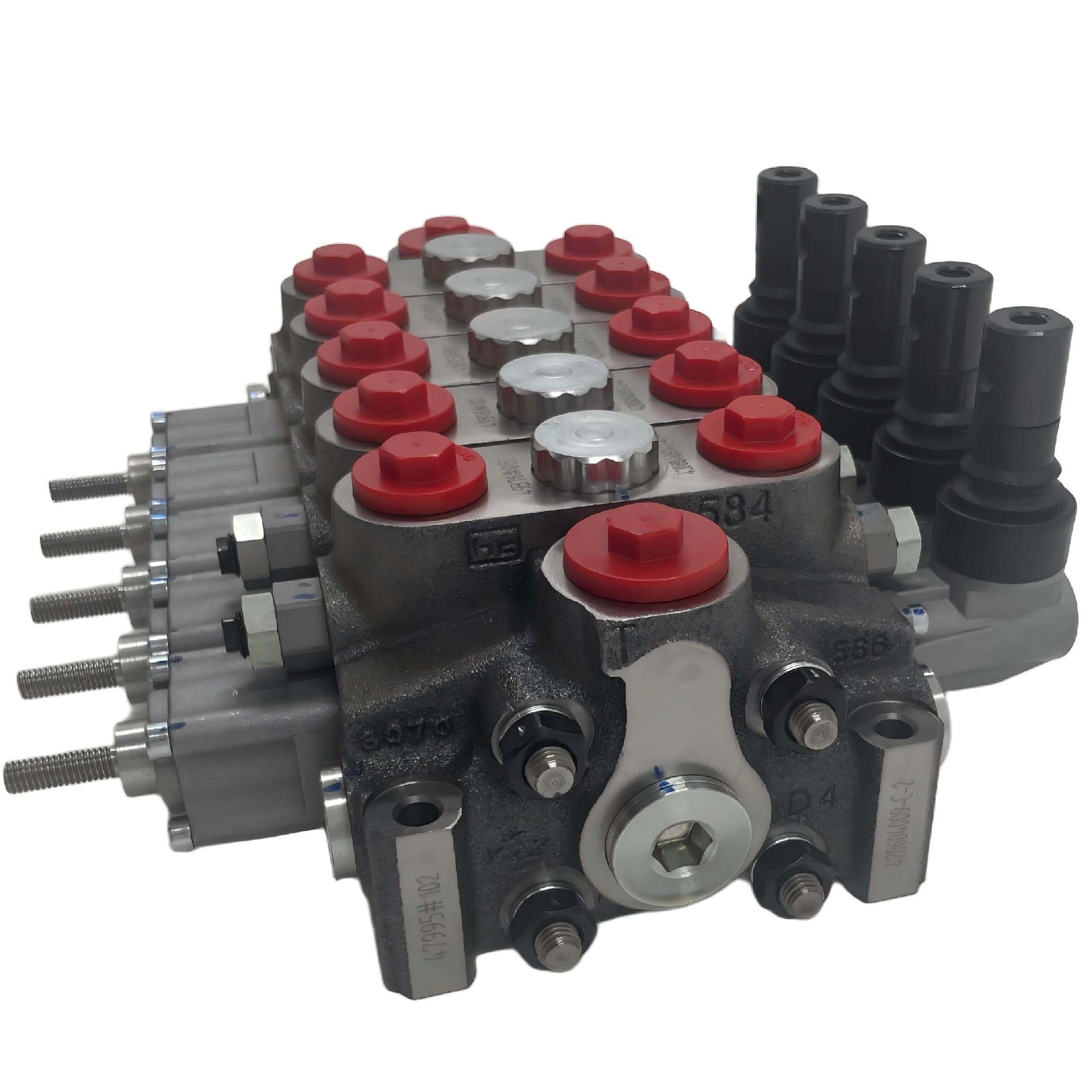

Hydrocontrol HC-D4/5-IL009 — это 5-секционный гидравлический распределитель с золотниковым управлением и рычагом, разработанный для мобильных и промышленных систем направленного управления. Распределитель рассчитан на поток 210 л/мин и давление 350 бар. Этот секционный распределитель управляет цилиндрами двустороннего действия и гидравлическими моторами на палубном оборудовании судов, гидравлических буровых установках и спасательных машинах.

　　Что такое 5-секционный гидравлический распределитель?

　　5-секционный гидравлический распределитель — это узел направленного управления, использующий пять независимых золотниковых секций для запуска, остановки и реверса потока гидравлической жидкости к нескольким исполнительным механизмам, таким как цилиндры и гидравлические моторы. Каждый золотник обычно имеет пружинный возврат в нейтральное положение, а секции скреплены вместе в одном блоке, разделяя общий входной и выходной каналы.

　　Эти распределители изготавливаются в моноблочном или секционном исполнении. Серия Hydrocontrol HC-D4/5 представляет собой секционный или модульный распределитель, где отдельные рабочие секции и вспомогательные элементы — такие как входные и выходные крышки, а также промежуточные пластины — скрепляются стяжными шпильками. Такая конструкция позволяет выполнять переконфигурацию на месте, добавлять или удалять золотники, а также интегрировать функции, такие как перепускные клапаны рабочих портов или обратные клапаны защиты от кавитации, специфичные для каждой цепи исполнительного механизма.

　　Основные характеристики

　　Обозначение модели: HC-D4/5-IL009(210)AG04 W002AH001F001A-TJ AG05

　　Количество золотников: 5

　　Тип привода: Ручной рычаг, с пружинным возвратом в нейтральное положение

　　Номинальный расход: 210 л/мин (согласно классификации производителя для размера D4)

　　Максимальное рабочее давление (порт P): 350 бар

　　Максимальное давление в сливной линии (порт T): 25 бар

　　Тип распределителя: Секционный, с открытым центром (стандартная конфигурация)

　　Ход золотника: ±8 мм (типично для серии D4)

　　Соединения рабочих портов: G1 (BSPP) или SAE 12 в соответствии с кодом модели

　　Входное соединение: Фланец SAE, размер согласно коду заказа

　　Материал: Чугун с шаровидным графитом (эквивалент GJS-400-15)

　　Совместимость с рабочей жидкостью: Гидравлические жидкости на основе минеральных масел, диапазон вязкости 15–100 сСт

　　Рекомендуемая фильтрация: ISO 4406 20/18/15 или лучше

　　Диапазон рабочих температур: от -20°C до +80°C

　　Приблизительный вес: 48 кг (собранный блок из 5 золотников)

　　Сертификаты: Произведено в соответствии с системой менеджмента качества ISO 9001:2015

　　Примечание: Точные функции золотников, вспомогательные опции и ориентация портов определяются полным кодом заказа. Свяжитесь с заводом-изготовителем с полным обозначением модели для получения матрицы конфигурации.

　　Технические особенности

　　Секционная архитектура позволяет проводить техническое обслуживание на месте без демонтажа всего блока распределителя. Частый вопрос от сервисных специалистов: требуется ли замена всей сборки при утечке одного золотника — нет, не требуется. Каждая золотниковая секция может быть индивидуально отсоединена, заменена или переуплотнена, в то время как остальная часть блока остается на машине, сокращая время простоя в морских или горнодобывающих приложениях.

　　Корпус из высокопрочного чугуна выдерживает кратковременные пиковые нагрузки давления. Бороздки золотников отшлифованы до точных допусков, поддерживая постоянный зазор между золотником и корпусом даже после миллионов циклов. Это напрямую контролирует внутренние утечки, сохраняя стабильную объемную эффективность на протяжении всего срока службы распределителя.

　　Вспомогательные клапаны рабочих портов защищают от ударных нагрузок и кавитации. Суффиксы кода модели указывают на интегрированные опции, такие как прямодействующие предохранительные клапаны и клапаны подпитки для предотвращения кавитации. В цепях подачи гидравлических буровых установок эти встроенные защиты предотвращают сползание цилиндра и повреждение компонентов, вызванное внезапными обратными силами от буровой колонны.

　　Рычажные станции ручного управления регулируются по положению без необходимости гидравлического демонтажа. Кронштейн рычага можно вращать для удобства оператора или для установки в ограниченном пространстве, ослабив стопорный винт, что решает распространенную проблему соответствия ориентации рукоятки тесным корпусам оборудования.

　　Применение

　　Палубное оборудование судов: Управление швартовными лебедками, брашпилями и цилиндрами люковых закрытий. Рычажное управление обеспечивает оператору на палубе прямой тактильный контроль в условиях опасных морских состояний, а пропускная способность 210 л/мин гарантирует высокую скорость натяжения при полной нагрузке.

　　Гидравлические буровые установки: Управление контурами вращения, ударно-поворотного действия и подачи на наземных и подземных буровых установках. Интегрированные обратные клапаны предотвращают сползание цилиндра под действием нагрузки, продлевая срок службы бурового инструмента и улучшая прямолинейность скважины.

　　Дорожно-спасательная и эвакуационная техника: Управление стрелой крана, опорными стабилизаторами и гидравлическими лебедками с одного 5-функционального блока распределителя. Объединение нескольких функций в одном блоке сокращает количество трубопроводных соединений и потенциальных точек утечки по сравнению с использованием нескольких отдельных однозолотниковых распределителей.

　　Мобильное строительное и сельскохозяйственное оборудование: Подходит для телескопических погрузчиков, опрыскивателей и компактных навесных устройств, где ручное рычажное управление остается предпочтительным интерфейсом оператора. Нейтральный проход с открытым центром обеспечивает циркуляцию жидкости под низким давлением при центрировании всех золотников, минимизируя тепловую нагрузку в режиме ожидания.

　　Промышленные прессы и системы транспортировки материалов: Управление зажимными, выталкивающими и транспортировочными цилиндрами в прессах для пакетирования лома и отклонителях конвейера. Секционная компоновка позволяет добавить шестой золотник позже, если машина будет модернизирована дополнительной осью.

　　Руководство по выбору

　　Подходящие области применения:

　　Системы с открытым центром, использующие насос с постоянным рабочим объемом, где распределитель работает как параллельный распределитель потока, а общий одновременный расход не превышает 210 л/мин.

　　Машины, требующие ручного рычажного управления до пяти функциями двустороннего действия, особенно там, где электрические системы управления непрактичны из-за условий окружающей среды или предпочтений оператора.

　　Установки, предусматривающие будущее расширение — секционная конструкция позволяет добавлять, удалять или изменять золотниковые секции на месте с помощью простых инструментов.

　　Не рекомендуется для:

　　Системы с замкнутым контуром или сетевые электрогидравлические системы CAN bus, требующие пропорционального управления с помощью соленоидов и обратной связи по положению. Выбирайте пропорциональный секционный распределитель, такой как серия Hydrocontrol HCV proportional.

　　Расход, постоянно превышающий 210 л/мин, или циклические давления выше 350 бар, что превышает расчетную усталость платформы D4. Для более высоких требований обратитесь к секционному распределителю платформы D6 или большего размера, или разделите контур на два параллельных блока.

　　Применения с использованием жидкостей на основе воды-гликоля или синтетических эфиров без заводской проверки. Стандартные уплотнения Buna-N совместимы с минеральным маслом. Альтернативные комплекты уплотнений должны быть явно указаны в коде модели при заказе.

　　Часто задаваемые вопросы

　　1. Каков номинальный расход и максимальное давление HC-D4/5-IL009?

　　Распределитель рассчитан на номинальный расход 210 л/мин для платформы D4 и максимальное рабочее давление 350 бар на порту P, с ограничением давления на порту T до 25 бар. Эти показатели действительны при использовании минерального масла в пределах рекомендованной вязкости и фильтрации.

　　2. Сколько стоит 5-секционный гидравлический распределитель Hydrocontrol HC-D4/5 с рычажным управлением?

　　Полностью собранный блок HC-D4/5-IL009 из 5 золотников обычно стоит от 2500 до 4200 долларов США за единицу, в зависимости от вспомогательных опций, конфигурации золотников и количества заказа. Цены колеблются из-за обменных курсов, тарифов и заводских корректировок. Для получения точного предложения свяжитесь напрямую с Beijing Zhongping Technology, указав полный код модели.

　　3. Каковы сроки поставки или время выполнения заказа на распределители Hydrocontrol HC-D4/5?

　　Стандартный срок выполнения заказа составляет от 6 до 8 недель с завода-изготовителя для конфигураций, изготавливаемых на заказ. Распространенные конфигурации, имеющиеся на региональных складах дистрибьюторов, могут быть отправлены в течение 5 рабочих дней. Срочные заказы могут быть выполнены в приоритетном порядке за дополнительную плату.

　　4. Могу ли я получить образец или тестовый образец перед оформлением полного заказа?

　　Мы предоставляем тестовый распределитель стандартной конфигурации для испытаний на вашем гидравлическом агрегате. Это позволяет проверить усилие на рычаге, кривые регулирования золотника и соответствие монтажа в реальных условиях эксплуатации перед подтверждением производственного заказа.

　　5. Какие варианты настройки золотников и вспомогательные функции доступны?

　　Центральные положения золотников, дроссельные вырезы и пределы хода полностью настраиваются с помощью кода заказа. Перепускные клапаны рабочих портов, обратные клапаны защиты от кавитации и выходы сигналов для пропорционального регулирования нагрузки могут быть интегрированы в отдельные рабочие секции. Полный набор опций указан в обозначении модели; предоставьте полный код для подтверждения конфигурации.

　　6. Какая гарантия предоставляется на этот секционный гидравлический распределитель?

　　Мы предоставляем 2-летнюю гарантию, охватывающую производственные дефекты и дефекты материалов при соблюдении указанных условий эксплуатации. Доступны расширенные гарантийные пакеты до 5 лет при условии предоставления документально подтвержденных записей о фильтрации и анализе жидкости.

　　7. Какова доступность рекомендуемых запасных частей и комплектов уплотнений?

　　Уплотнительные комплекты для отдельных золотниковых секций, комплекты уплотнительных колец для соединений стяжных шпилек и полные узлы золотников имеются на складе. Beijing Zhongping Technology поддерживает наличие комплектов уплотнений для серии HC-D4 и отгружает их в течение 48 часов с момента получения заказа.

　　8. Каков ожидаемый уровень внутренних утечек в течение срока службы распределителя?

　　Новые золотниковые секции обычно демонстрируют внутренние утечки менее 10 см³/мин при 100 бар и 40°C, согласно испытаниям производительности гидравлических компонентов по ISO 4409. При надлежащей фильтрации утечки остаются ниже 25 см³/мин после 10 миллионов циклов, после чего рекомендуется заводское восстановление.

　　9. Подходит ли HC-D4/5-IL009 для эксплуатации в условиях солевых брызг или морской среды?

　　Корпус распределителя изготовлен из чугуна, а внешние поверхности стандартно фосфатированы и окрашены. Для палубной эксплуатации на море укажите в коде модели морскую защитную обработку, которая включает многослойное антикоррозионное покрытие и крепеж из нержавеющей стали. Стандартная конфигурация подходит для закрытых гидравлических помещений; установки на открытой палубе требуют дополнительной обработки.

　　10. Какие способы оплаты и условия доступны при покупке через Beijing Zhongping Technology?

　　Мы принимаем банковский перевод (T/T) и безотзывный аккредитив по предъявлении. Для квалифицированных корпоративных покупателей доступны отсроченные платежи с чистым сроком 30 дней после оценки кредитоспособности. Планы поэтапных платежей могут быть согласованы для крупных капитальных проектов с несколькими единицами оборудования.
