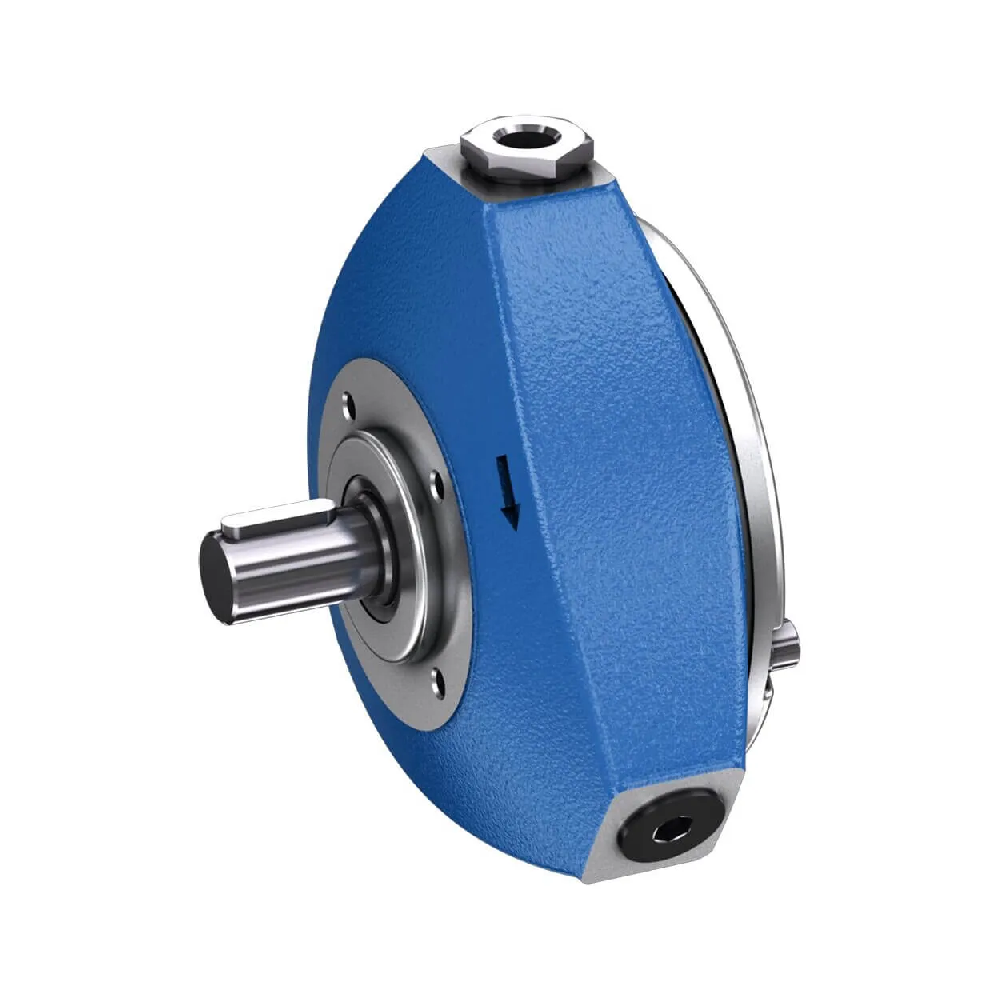

Rexroth PR4-3X/2,00-700RA01M01 является отличительным примером надежного и надежного производства гидравлической энергии, воплощающего основные принципы поршневого насоса с фиксированным смещением с конкретной архитектурой радиального поршневого гидравлического насоса. Эта модель разработана для промышленных приложений, где экстремальное давление, непоколебимая надежность и компактная конструкция не являются предметом переговоров. Как контролируемый клапаном, самоусыпающий насос, он обеспечивает постоянный выход потока, способный поддерживать максимальное рабочее давление 700 бар, что делает его незаменимым компонентом в гидравлических системах высокого давления для станков, пластиковых машин и испытательного оборудования. Его радиальная конструкция поршня, где поршни расположены перпендикулярно приводному валу, отличает его от осивых поршневых блоков и является ключом к его способности генерировать такое огромное давление в компактном оболочке.

1. Глубокий обзор продукта и философия интеграции системы

Серия PR4, к которой принадлежит эта модель, определяется ее характеристикой фиксированного смещения, то есть ее выходный поток прямо пропорционален скорости ее приводного вала. PR4-3X/2,00-700RA01M01 предназначен для схем с открытым циклом и известен своей немедленной готовностью к эксплуатации и простотой интеграции. "3X" в номере модели обозначает серию компонентов, указывая конкретные размеры установки и подключения, в то время как "2,00" указывает номинальное смещение 2,00 см3 на оборот. Этот насос является не только компонентом; это ядро системы, часто служащее в качестве этапа высокого давления в сложных системах или в качестве самостоятельного надежного источника энергии для менее сложных, но требовательных машин. Его философия дизайна уделяет приоритет минимальному обслуживанию, длительному сроку службы и простоте установки в промышленных условиях с ограниченным пространством.

2.Детальный оперативный принцип и динамика жидкостей

Рабочий гений этого радиального поршневого гидравлического насоса заключается в его простом и надежном механизме. Насос имеет три поршня, расположенные радиально вокруг центрального эксцентричного вала. По мере вращения эксцентрического вала он придает вращающееся движение каждому поршеню.

Фаза всасывания: во время наружного удара поршня объем внутри камеры увеличивается, создавая вакуум. Этот вакуум вытягивает гидравлическую жидкость из входного порта, поднимая всасывающий клапан с его сиденья и позволяя жидкости заполнить камеру.

Фаза давления: По мере того, как поршень обращается в обратное направление и движется внутрь, всасывающий клапан закрывается из-за увеличения давления. Затем жидкость сжата, пока она не заставит клапан давления открыться, направляя жидкость высокого давления в разрядную линию системы.

Эта конструкция, управляемая клапаном, в отличие от конструкции тапочки, найденной во многих осивых поршневых насосах, является ключевым фактором в его способности достичь и поддерживать сверхвысокое давление 700 бар с исключительной надежностью и низкой внутренней утечкой. Использование трех поршеней способствует относительно плавному выходу потока, что является заметным достижением для насоса этого компактного размера и номинального давления.

3.Комплексные технические спецификации и конверт производительности

Rexroth PR4-3X/2,00-700RA01M01 определяется набором впечатляющих технических параметров, которые очертают его высокопроизводительные возможности.

Перемещение и поток: насос имеет фиксированное номинальное перемещение 2,00 см³/об. Максимальная теоретическая скорость потока является, следовательно, прямой функцией приводимой скорости; Например, при 1500 об/мин теоретический поток будет составлять 3,0 л/мин.

Способность давления: это выдающаяся особенность, с максимально допустимым рабочим давлением 700 бар. Это делает его подходящим для самых требовательных применений с высокой силой.

Конфигурация привода и вала: насос предназначен для привода внешним двигателем. Он имеет конец цилиндрического вала размером 25 мм в диаметре с перьевым ключем, соответствующим стандартам ISO 3019-2, обеспечивая легкое соединение и стандартизацию.

Физическая конструкция и уплотнение: корпус насоса изготовлен из чугуна, обеспечивая необходимую прочность и долговечность, чтобы выдержать высокие внутренние давления и сопротивляться деформации. Стандартное уплотнение достигается с уплотнениями NBR (нитрилбутадиеновой резины), которые предлагают хороший баланс совместимости со стандартными гидравлическими маслами на основе минералов и экономической эффективности. Вес блока составляет около 9,25 кг, что отражает его плотную и прочную конструкцию.

Особенности дизайна 4.Distinctive и инженерные преимущества

Rexroth PR4-3X/2,00-700RA01M01 включает в себя несколько конструкционных особенностей, которые непосредственно способствуют его эксплуатационным преимуществам на местах.

Экстремальная компетентность давления: Основным преимуществом этого радиального поршневого гидравлического насоса является его способность работать непрерывно при 700 барах. Это достигается благодаря прочной конструкции радиального поршня, высокопрочным материалам и управляемой клапаном работе, которая по своей сути хорошо подходит для герметизации при экстремальных давлениях.

Компактный и экономичный пространство: Радиальная конфигурация позволяет иметь очень компактную и короткую осиевую длину по сравнению со многими осиевыми поршневыми насосами аналогичного номинального давления. Это важное преимущество для конструкторов машин, работающих с ограниченным пространством для установки.

Длительный срок службы и надежность: насос использует гидравлически смазанные равные подшипники для своих критических вращающихся компонентов. Это смазка жидкостной пленки приводит к минимальному износу, способствующему исключительно длительному сроку службы, даже в условиях непрерывной высокой нагрузки.

Работа с низким уровнем шума: Несмотря на свою способность к высокому давлению, насос разработан для относительно тихой работы. Это важное соображение для улучшения рабочей среды в промышленных условиях и соблюдения стандартов гигиены труда и безопасности.

5.Первичные промышленные приложения и отраслевые решения

Сочетание высокого давления, компактности и надежности делает этот поршневый насос с фиксированным смещением предпочтительным выбором в различных тяжелых отраслях промышленности.

Инструментная станка и формирование металла: он идеально подходит для подачи силы цилиндрам зажима в высокоточных центрах обработки и основных приводов в гидравлических прессах, где требуется огромная, непоколебимая сила.

Пластмассы и машины для литья под впрыском: насос обеспечивает гидравлическую мощность высокого давления, необходимую для зажимающих блоков машин для лития под впрыском, обеспечивая целостность формы и качество продукции во время цикла впрыска.

Испытательное и моделирующее оборудование: в гидравлических испытательных скамейках и системах испытаний материалов способность насоса генерировать и поддерживать точное, сверхвысокое давление является бесценной для моделирования реальных условий напряжения.

Общая промышленная гидравлика: Его применение распространяется на различные другие секторы, включая автомобильное производство, деревообработку и печатные прессы, где нужен надежный и компактный гидравлический источник высокого давления.

6.Сравнительные преимущества и предложение экономической ценности

Выбор Rexroth PR4-3X/2,00-700RA01M01 предлагает несколько ощутимых преимуществ, которые переводятся в долгосрочную ценность.

Операционная надежность в суровых условиях: простая, надежная конструкция насоса с минимальными движущимися деталями и технологией равных подшипников делает его исключительно надежным, снижая риск незапланированных простоев в критических производственных процессах.

Снижение общих затрат на владение: хотя первоначальные инвестиции могут быть выше, чем некоторые альтернативы, длительные интервалы обслуживания насоса, долговечность и энергоэффективность работы (из-за высокой объемной эффективности при высоком давлении) способствуют снижению общих затрат на владение на протяжении его жизненного цикла.

Упрощенная архитектура системы: как поршневый насос с фиксированным смещением, он не требует сложных систем управления для изменения смещения. Это упрощает общую конструкцию гидравлической схемы, уменьшает количество необходимых вспомогательных компонентов и облегчает обслуживание системы и устранение неисправностей.

Расширенная перспектива: стратегическая роль радиальных поршневых насосов с фиксированным смещением

Понимание ниши и критериев выбора для этого типа насоса имеет решающее значение для оптимального проектирования системы.

1.Философия применения: когда выбрать радиальный поршневый насос с фиксированным смещением

Решение об использовании насоса, такого как PR4-3X/2,00-700RA01M01, обусловлено специфическими требованиями к применению.

Основным триггером является необходимость системного давления, превышающего 400 бар. Хотя осиевые поршневые и лопатевые насосы распространены, они часто имеют более низкое максимальное давление. Радиальная конструкция поршня по своей сути более прочна для сдерживания давления.

Это идеальный выбор, когда потребность в потоке гидравлической системы относительно постоянна или когда управление потоком может эффективно управляться другими средствами, такими как использование преобразователя частоты на приводе электродвигателя.

Этот насос также выбирается для применений, где пространство, особенно осиевая длина, является главным ограничением, и где уровень рабочего шума является проблемой.

Критические соображения для проектирования и внедрения системы

Успешная интеграция этого насоса высокого давления требует тщательного внимания к деталям системы.

Фильтрация имеет первостепенное значение: для защиты точных парных поверхностей поршеней и клапанов от абразивного износа абсолютно необходим фильтр высокого давления с тонким рейтингом. Поддержание чистоты жидкости является одним из самых важных факторов для обеспечения долгого срока службы насоса.

Привод и выравнивание соединения: насос должен приводиться главным двигателем с адекватной мощностью и крутящим моментом. Соединение между двигателем и валом насоса должно быть точно выравнивано, чтобы предотвратить преждевременный сбой подшипника и уплотнения вала.

Совместимость жидкости и контроль температуры: в то время как стандартные уплотнения NBR подходят для минеральных масел, альтернативные уплотнительные материалы, такие как FKM (Viton), доступны для различных типов жидкости. Система также должна быть спроектирована для контроля температуры масла в оптимальном диапазоне для поддержания вязкости жидкости и целостности уплотнения.

Часто задаваемые вопросы (FAQ)

В чем ключевое функциональное различие между радиальным и осивым поршневым насосом?

Основное различие заключается в расположении поршня. В радиальном поршневом гидравлическом насосе, таком как модель PR4, поршни расположены перпендикулярно (радиально) к приводному валу, двигаясь внутри и вне против эксцентричного. В осивом поршневом насосе поршни расположены параллельно приводному валу и взаимно движутся против наклонной колебанной пластины. Радиальная конструкция часто более компактна по длине и может быть более надежной для применений под очень высоким давлением, в то время как осиевые конструкции обычно более подходят для переменного смещения и более высоких скоростей.

Подходит ли этот насос для мобильных машин?

Хотя в основном предназначен для промышленных приложений, этот насос может использоваться в мобильном оборудовании, если конкретные требования согласуются. Однако его характеристика фиксированного смещения означает, что он не может изменять выход потока с постоянной скоростью вала, которая часто является желаемой чертой в мобильной гидравлике. Для мобильных приложений с колебаниями потребностей в потоке насос с переменным смещением, как правило, будет более энергоэффективным.

Как механизм "управления клапаном" способствует высокому давлению насоса?

Механизм управления клапаном, использующий дискретные всасывающие клапаны и клапаны давления для каждого поршня, создает очень положительное уплотнение во время фазы сжатия. В отличие от конструкции портовой пластины, используемой во многих осивых поршневых насосах, которая полагается на очень тонкие допуски, сидящие клапаны менее восприимчивы к внутренней утечке при экстремальных давлениях. Эта конструкция является ключевым фактором для производительности насоса на 700 бар.

Какие методы обслуживания имеют решающее значение для обеспечения длительного срока службы этого насоса?

Наиболее важной практикой является поддержание отличной чистоты гидравлической жидкости. Необходимо регулярно контролировать и заменять фильтры высокого давления. Кроме того, обеспечение правильного выравнивания приводного соединения, проверка внешних утечок и мониторинг рабочей температуры системы помогут предотвратить преждевременный сбой. Простые подшипники насоса смазываются самой гидравлической жидкостью, поэтому поддержание правильной вязкости и качества жидкости имеет первостепенное значение для их срока службы.

Можно ли этот насос использовать с биоразлагающимися или высоководными жидкостями?

Стандартная версия с уплотнениями NBR не совместима с жидкостями с высоким содержанием воды, такими как HFA, HFB или HFC. Для использования с этими или определенными биоразлагаемыми маслами насос должен быть указан с альтернативными уплотнительными материалами, такими как FKM (Viton), во время заказа.
