Обзор продукта и основные технологии

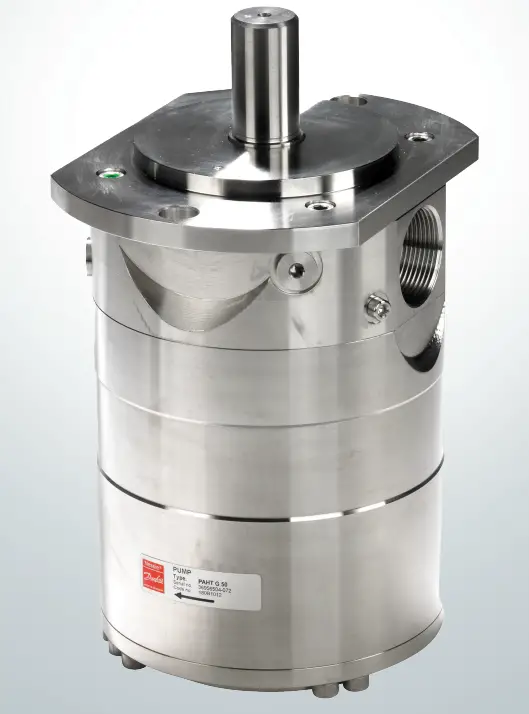

Danfoss PAHT G50-90 является высокопроизводительным водным насосом высокого давления, который принадлежит к серии G PAHT Danfoss, известной своей надежной конструкцией и исключительной надежностью при обращении с ультрачистой водой и другими сложными средами. Этот насос специально разработан в качестве осиевого поршневого насоса, используя конструкцию пластинки для преобразования вращающегося движения в осиевое поршневое движение, создавая тем самым высокое давление с замечательной эффективностью. Его основной целью конструкции является обеспечение чистого, безмасляного насосного решения для приложений, где загрязнение не является вариантом, используя саму насосную среду для смазки. С способностью обеспечивать потоки до 138 л/мин и выдерживать максимальное выходное давление 160 бар (2320 псиг), эта серия является краеугольным камнем в отраслях промышленности, начиная от очистки воды до систем поддержки газовых турбин.

Технические характеристики и данные о производительности

Серия Danfoss PAHT G50-90 определяется набором впечатляющих технических параметров, которые подчеркивают ее способность к требовательному промышленному обслуживанию. Насосы могут достичь максимального потока 138 литров в минуту (приблизительно 36,5 галлона в минуту) и номинальны для непрерывного максимального выходного давления 160 бар (2320 псиг). Они работают эффективно в диапазоне скоростей от 700 до 1800 оборотов в минуту, с рекомендуемой минимальной непрерывной скоростью 1000 оборотов в минуту для стабильной работы.

Построенный с корпусом из коррозионостойкой нержавеющей стали AISI 316, насос построен, чтобы жить в суровых условиях. Уплотнительным материалом является NBR (нитрилбутадиеновая резина), которая предлагает хорошую устойчивость к воде и диапазону температур. Насос оснащен резбовыми соединениями BSPP, с 1 1/2-дюймовым входом и 1-дюймовым выходом, обеспечивая стандартизированную и безопасную интеграцию в трубопроводные системы. Он предназначен для обработки температур жидкости между 2 ° C и 50 ° C (36 ° F до 122 ° F) и может функционировать при температуре окружающей среды от 0 ° C до 50 ° C (32 ° F до 122 ° F). Кроме того, его работа относительно тихая, с уровнем звукового давления 86 дБ (А).

Особенности конструкции и детали строительства

Выбор надежного материала и коррозионная стойкость

Долговечность и надежность насоса PAHT G50-90 корнеют в его широком использовании нержавеющей стали AISI 316 для корпуса клапана и других влажных частей. Этот материал обеспечивает превосходную устойчивость к коррозии, щелинам и коррозии щелин, особенно при сравнении со стандартными нержавеющими сталями, такими как AISI 304, что делает его идеальным для использования с агрессивными средами, такими как морская вода, соленая вода и сверхчистая вода. Такой выбор материала эффективно продлевает срок службы насоса в требовательных приложениях и снижает риск загрязнения продукта.

Безмасляная эксплуатация и ультрачистая технология

Особенной особенностью этого осивого поршневого насоса является его безмасляная работа. В отличие от обычных гидравлических поршневых насосов, которые требуют масла для смазки, PAHT G50-90 использует насосную воду для смазки своих движущихся частей. Эта инновационная "ультрачистая технология" полностью устраняет риск загрязнения маслом в процессной жидкости, что является критическим требованием в таких отраслях промышленности, как производство полупроводников, пищевые продукты и напитки и фармацевтика. Такая конструкция также упрощает обслуживание, устраняя необходимость контроля и замены смазочного масла.

Компактный дизайн и обслуживание

Несмотря на высокую мощность, насос конструирован таким образом, чтобы быть компактным и легким, что позволяет гибкой горизонтальной или вертикальной установке. Эта функция бесценна в ограниченных пространствами приложениях, таких как оффшорные платформы или контейнерные системы. Кроме того, насос предназначен для обслуживания, с доступными запасными частями для всего диапазона PAHT G 50-90, облегчая ремонт и минимизируя время простоя. Конструкция подчеркивает меньшее количество движущихся частей, что способствует его длительным интервалам обслуживания до 8000 часов в надлежащих условиях эксплуатации.

Основные области применения и промышленные решения

Водный насос высокого давления PAHT G50-90 находит свою нишу в нескольких критически важных промышленных секторах, где надежность и чистота жидкости имеют первостепенное значение. В очистке воды и опреснении он используется в системах обратного осмоса высокого давления (RO) для опреснения морской воды и соленой воды, а также в процессах нулевого разряда жидкости (ZLD) и минимального разряда жидкости (MLD), где его высокое давление и устойчивость к коррозии имеют важное значение.

Другим ключевым приложением является кондиционирование входа газовой турбины, где насос используется для туманности входного воздуха и влажного сжатия. Этот процесс увеличивает плотность и массовый поток воздуха, входящего в турбину, значительно повышая ее мощность и эффективность, особенно в жарком и сухом климате. Способность насоса обрабатывать воду при высоком давлении делает его идеальным для создания тонкого тумана, необходимого для этого приложения.

Кроме того, его конструкция без масла делает его подходящим для различных промышленных чисток и точных производственных задач. Он используется в системах чистки высокого давления и имеет решающее значение при производстве электронных компонентов, таких как ЖК и светодиодные дисплеи, где любое загрязнение смазочными материалами было бы катастрофическим.

Оперативные преимущества и экономические выгоды

Повышенная энергоэффективность и низкая TCO

Осевая конструкция поршневого насоса PAHT G50-90 по своей сути эффективна, что приводит к снижению энергопотребления и снижению выбросов CO2 по сравнению с другими технологиями насоса. Его высокая объемная и механическая эффективность обеспечивает, что большая доля входной мощности преобразуется в полезную гидравлическую работу. Эта эффективность, в сочетании с низкими потребностями в техническом обслуживании и длительным сроком службы, способствует низким общим затратам на владение (TCO), что делает его экономически обоснованной инвестицией на протяжении его жизненного цикла.

Высокая надежность и минимальное обслуживание

Прочная конструкция насоса и его работа без масла приводят к исключительной надежности и снижению потребностей в техническом обслуживании. С интервалами обслуживания, которые могут продлиться до 8000 часов работы, частота нарушений в обслуживании значительно снижается. Эта высокая надежность обеспечивает большее время работы для критических процессов, в то время как простота его конструкции делает любое необходимое обслуживание более простым в выполнении.

Соответствие и сертификация

Серия PAHT G50-90 сертифицирована CE, подтверждая ее соответствие европейским стандартам охраны здоровья, безопасности и окружающей среды. Хотя стандартная модель не соответствует ATEX для взрывоопасных атмосфер, серия PAHT G, в целом, предлагает модели, сертифицированные ATEX, позволяющие размещение в опасных районах, где могут существовать такие условия. Это делает его универсальным выбором для широкого спектра промышленных установок.

Часто задаваемые вопросы (FAQ)

1.Является ли насос Danfoss PAHT G50-90 гидравлическим насосом?

В то время как он работает по осивому поршневому принципу, общим для многих гидравлических насосов, PAHT G50-90 специально разработан в качестве водного насоса высокого давления. Критическое отличие заключается в том, что он разработан для использования насосной воды для смазки, в отличие от традиционных гидравлических насосов, которые требуют масла. Это делает его неподходящим для стандартных систем передачи энергии гидравлического масла, но идеально подходит для приложений, требующих чистой, нефтяной выхода воды.

2.Что делает этот насос подходящим для обращения с ультрачистой водой?

Пригодность насоса для сверхчистой воды обусловлена его конструкцией без масла и использованием коррозионостойких материалов. Устранив смазочное масло, оно устраняет главный потенциальный источник загрязнения. Кроме того, увлаженные компоненты из нержавеющей стали AISI 316 предотвращают коррозию, которая может вводить металлические ионы в сверхчистую воду, обеспечивая сохранение целостности жидкости на протяжении всего процесса насоса.

3.Для каких приложений этот насос был бы лучшим выбором, чем многоступенчатый центробежный насос?

Этот осивой поршневый насос является превосходным выбором в приложениях, требующих высокого давления при относительно низком потоке или где давление подачи может варьироваться. В отличие от многоступенчатых центробежных насосов, скорость потока которых в значительной степени зависит от разрядного давления, конструкция положительного смещения PAHT G50-90 обеспечивает более постоянный поток независимо от давления, предлагает более высокую эффективность в этих рабочих точках и обеспечивает более компактное и легкое решение.

4.Каковы критические требования к установке для этого насоса?

Правильная установка требует внимания к условиям давления входа. Насос требует непрерывного впускного давления между 0 и 6 барг (0-87 псиг), при пиковом впускном давлении, не превышающем 20 барг (290 псиг). Адекватная фильтрация вверх по потоку насоса также имеет решающее значение для защиты его точных компонентов от повреждения твердых частиц. Насос может быть установлен либо горизонтально, либо вертикально, предлагая гибкость в плане системы.

5.Как осная конструкция поршня способствует экономии энергии?

Осевая конструкция поршня является типом насоса с положительным смещением, который по своей сути более эффективен при генерировании высокого давления, чем динамические насосы, такие как центробежные. Поршень, управляемый колебанной пластиной, обеспечивает точное измерение жидкости с минимальной внутренней утечкой (высокая объемная эффективность). Эта точная работа уменьшает потери энергии, что означает, что большая часть входной мощности двигателя преобразуется непосредственно в гидравлическую мощность, что приводит к снижению эксплуатационных затрат и снижению потребления энергии.
