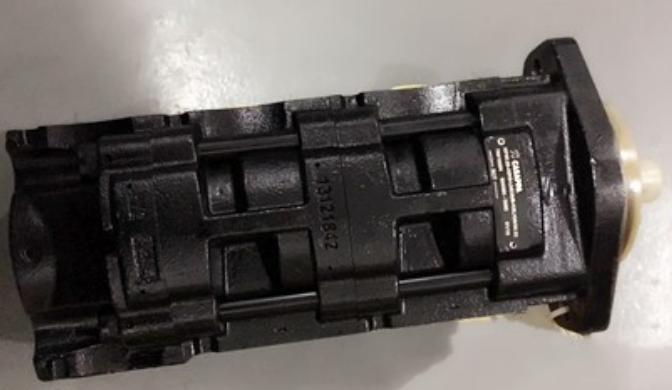

Casappa KP30.22-ABK9-LMD/MB-KSL/GS/30.22 - это точно конструированный двойный редукторный насос из известной серии KAPPA, воплощающий философию дизайна, сосредоточенную на максимизации плотности мощности и функциональности в ограниченных пространствах. Эта модель представляет собой компактный гидравлический насос, специально разработанный для обеспечения двух независимых функций насоса из одного, единого корпуса. Благодаря интеграции двух ступеней редукторного насоса в одну компактную сборку, он обеспечивает надежную производительность для сложных мобильных и промышленных гидравлических систем, где пространство является преимущественным. Его конструкция сосредоточена на уменьшении размера критических компонентов, таких как приводный вал, монтажный фланц и порты, обеспечивая исключительную адаптируемость к современным макетам машин без ущерба для мощности или эффективности.

1.Обзор продукта и интеграция системы

Этот двойный редукторный насос работает по фундаментальному принципу механики внешнего редукторного насоса, но его основное инновация заключается в его двухэтапной архитектуре. Два отдельных набора передач, каждый из которых включает приводную и приводную передачу, работают внутри общего корпуса насоса или тесно соединенных секций, приводимых одним входным валом. Это позволяет насосу подавать гидравлическую жидкость в две независимые схемы или объединять потоки для более высокого объема из одного источника питания. Компактная конструкция гидравлического насоса достигается посредством тщательной инженерии компонентов и накладной конфигурации, которая минимизирует общую площадь. Она предназначена для прямой монтажа на различные основные двигатели, такие как электродвигатели или двигатели внутреннего сгорания, облегчая прямую интеграцию в существующие системы передачи энергии.

Как часть семейства KAPPA Casappa, этот насос построен для удовлетворения сложных требований гидравлических систем с открытым циклом. "Двойная" конфигурация особенно выгодна для приложений, требующих нескольких гидравлических функций, таких как реализация функции высокого потока, низкого давления наряду с функцией низкого потока, высокого давления, из одной точки взлета мощности, тем самым упрощая общую конструкцию машины.

2.Технические спецификации и данные о производительности

KP30.22-ABK9-LMD/MB-KSL/GS/30.22 определяется набором надежных параметров производительности, которые делают его подходящим для широкого спектра применений средней нагрузки. Насос находится в диапазоне смещения, который включает в себя 30,22 см³/об, обеспечивая значительный поток для его компактных размеров.

Ключевым показателем производительности является его способность обрабатывать пиковые давления до 325 бар (примерно 4700 пси), что указывает на его пригодность для гидравлических операций высокого давления. Насос также номинирован для максимальной скорости вращения 3500 мин ⁻ ¹, позволяя его сочетать с высокоскоростными двигателями для максимальной мощности потока. Это сочетание высокого давления и высокоскоростной способности гарантирует, что этот компактный гидравлический насос может обеспечить необходимую гидравлическую мощность для требовательных задач, таких как привод инструмента, движение цилиндров и приводы двигателя.

Насос построен с чугунным корпусом, обеспечивая долговечность и устойчивость к суровым условиям, типичным для строительства, сельского хозяйства и оборудования для переработки материалов. Его конструкция подчеркивает не только производительность, но и долговечность и последовательную работу при переменных нагрузках.

Особенности конструкции 3.Core и конструкция материала

Оптимизированная механическая архитектура для экономии пространства

Наиболее заметной особенностью этого двойного редукторного насоса является его невероятно компактная конструкция. Инженеры Casappa успешно минимизировали размер приводного вала, монтажного фланца и гидравлических портов, сохраняя при этом высокую производительность. Эта оптимизация позволяет установлять насос в плотных отделениях двигателя или в сложных машинах, где пространство является критическим ограничением. "Двухсекционная" конструкция означает, что два отдельных насосных элемента размещаются эффективно, уменьшая количество внешних компонентов и потенциальных точек утечки по сравнению с использованием двух отдельных отдельных насосов.

Передовый выбор материалов для долговечности

Использование чугуна для корпуса насоса является стратегическим выбором, который обеспечивает превосходную прочность и износоустойчивость по сравнению с алюминиевыми сплавами в определенных средах. Этот материал предлагает отличную стабильность размеров при высоком давлении и тепловом напряжении, что способствует длительному сроку службы насоса и надежности. Внутренние передачи и валы, как правило, изготовлены из высококачественных сталей, точно затвержденных и измельченных для минимизации внутренней утечки и поддержания высокой объемной эффективности со временем. Этот прочный материальный состав делает насос устойчивым и способным обрабатывать различные гидравлические жидкости с различными индексами вязкости.

Усовершенствованные системы уплотнения и подшипников

В дополнение к его номинальному высокому давлению насос включает в себя передовые герметические решения, которые предотвращают внешнюю утечку и защищают внутренние компоненты от проникновения загрязнителей. Система подшипников предназначена для поддержки значительных радиальных нагрузок от двойных передач, обеспечивая плавное вращение и выравнивание даже при неравномерных условиях нагрузки от двух отдельных насосных секций. Это способствует низкому уровню шума насоса и продлевает его эксплуатационный срок службы.

4.Основные области применения и промышленные решения

Двойный редукторный насос Casappa KP30.22 находит свою нишу в приложениях, где сложность гидравлической системы соответствует ограничениям пространства. Его способность питания двумя схемами из одного блока делает его идеальным для мобильных машин, таких как компактные тракторы, скользящие рулевые погрузчики и воздушные рабочие платформы. В этих машинах одна секция насоса может быть посвящена системе привода транспортного средства, в то время как другие силы вспомогательных креплений, таких как захватки, винты или подъемники.

В промышленном секторе этот компактный гидравлический насос хорошо подходит для станков, автоматизированных производственных линий и машин для литья под впрыском из пластика, где он может служить нескольким цепям зажима или привода. Конфигурация двойного насоса позволяет более эффективно использовать энергию, поскольку одна секция может быть установлена в режим ожидания или установка более низкого давления, когда это не необходимо, снижая общее потребление тепла и энергии системы.

Кроме того, компактность насоса и высокая плотность мощности делают его отличным выбором для применения в оборудовании для переработки материалов, таких как вилочные погрузчики и стекеры, где гидравлическая система должна быть мощной, но ненавизуемой. Его прочная конструкция также делает его надежным компонентом в сельскохозяйственном секторе для сеевых машин, распылителей и уборщиков, где надежность и оптимизация пространства имеют первостепенное значение.

5.Оперативные преимущества и экономические выгоды

Максимальная плотность мощности и упрощение системы

Основным преимуществом KP30.22-ABK9-LMD/MB-KSL/GS/30.22 является его исключительное соотношение мощности к размеру. Интегрируя две ступени насоса в один блок с уменьшенным площадью, он позволяет конструкторам машин создавать более компактное и легкое оборудование, не жертвуя гидравлической производительностью. Эта интеграция также упрощает общую структуру гидравлической системы, уменьшая потребность в нескольких креплениях насоса, приводных валах и связанном с ними оборудовании, что приводит к более упорядоченной и экономически эффективной конструкции.

Улучшение энергоэффективности и универсальности

В качестве двойного редукторного насоса он предлагает уникальные возможности энергосбережения. Системные конструкторы могут настроить две секции насоса для различных задач, например, одна для задач с большим объемом и низким давлением, а другая для задач с низким объемом и высоким давлением. Эта специализация позволяет каждой секции работать ближе к своей оптимальной точке эффективности для своей назначенной функции, снижая общие затраты энергии по сравнению с одним большим насосом, обслуживающим все функции. Универсальность наличия двух независимых источников насоса из одной точки привода обеспечивает огромную гибкость в конструкции схемы.

Снижение затрат на жизненный цикл и повышение надежности

Конструкция из чугуна насоса и точно обрабатываемые внутренние компоненты способствуют продлению срока службы и снижению потребностей в техническом обслуживании. Природная долговечность приводит к снижению общей стоимости владения за счет сокращения времени простоя и меньшего количества замен компонентов. Кроме того, консолидируя две функции насоса в один надежный блок, уменьшается количество потенциальных точек сбоя в гидравлической системе, повышая общую надежность системы и время работы.

Часто задаваемые вопросы (FAQ)

Каков фундаментальный принцип работы двойного редукторного насоса, такого как KP30.22?

Двойный редукторный насос интегрирует два отдельных механизма насоса, каждый из которых состоит из пары сеточных редукторов, в рамках одного корпуса или соединенной сборки, приводимой общим входным валом. Когда передачи вращаются, жидкость захватывается между зубами передачи и корпусом насоса, транспортируемым от входа к выходной стороне. В двойной конфигурации это действие происходит на двух отдельных этапах, что позволяет насосу подавать две отдельные гидравлические схемы или объединять свой выход для одной высокопоточной схемы, все из одного компактного блока.

Как компактная конструкция этого насоса приносит пользу мобильным машинным приложениям?

Компактная конструкция имеет решающее значение для мобильных машин, где пространство в отделении двигателя крайне ограничено. Сокращая размер приводного вала, монтажного фланца и портов, этот насос может быть установлен в тесных пространствах, обеспечивая при этом производительность более крупного блока. Это позволяет OEM проектировать меньшие, более гибкие машины или освободить место для других критически важных компонентов, что в конечном счете приводит к более инновационным и эффективным конструкциям оборудования для строительства, сельского хозяйства и обработки материалов.

Каковы основные различия между стандартным одноредукторным насосом и двухредукторным насосом?

Наиболее важным отличием является функциональная плотность. Стандартный насос с одной передачей обеспечивает один источник потока из одного набора передач. Насос с двойными передачами обеспечивает два независимых или комбинированных источника потока из двух наборов передач в одной упаковке. Это устраняет необходимость и пространство, требуемое вторым насосом, вторым монтажным устройством и вторым приводным соединением. Он упрощает конструкцию системы, добавляя функциональные возможности, что делает его идеальным для питания нескольких приводов или реализации стратегий разделения потока.

Могут ли две секции этого двойного насоса использоваться для разных настроек давления?

Да, одним из основных преимуществ двойного редукторного насоса является возможность работать двумя секциями при разных давлениях, обслуживая различные функции в одной и той же гидравлической системе. Например, одна секция может быть посвящена функции высокого давления, такой как привод инструмента, в то время как другая служит функции большого объема, такой как расширение цилиндра. Однако крайне важно, чтобы настройки давления для каждой секции управлялись внешними клапанами и чтобы входный вал насоса и системы подшипников были номинальными для совместных нагрузок, наложенных обеими секциями.

Какие методы обслуживания рекомендуются для обеспечения длительного срока службы этого насоса?

Наиболее важной практикой обслуживания является обеспечение использования чистой, надлежащим образом определенной гидравлической жидкости и поддержание эффективной системы фильтрации, поскольку загрязнение является основной причиной износа коробчатого насоса. Регулярный мониторинг и замена гидравлических фильтров имеет первостепенное значение. Также важно проверить необычный шум, повышенные рабочие температуры или внешние утечки, которые могут указывать на износ или внутренние повреждения. Обеспечение того, чтобы насос не подвергался постоянному давлению выше его номинальной мощности или кавитации из-за ограниченных условий входа, также значительно продлит его срок службы.
