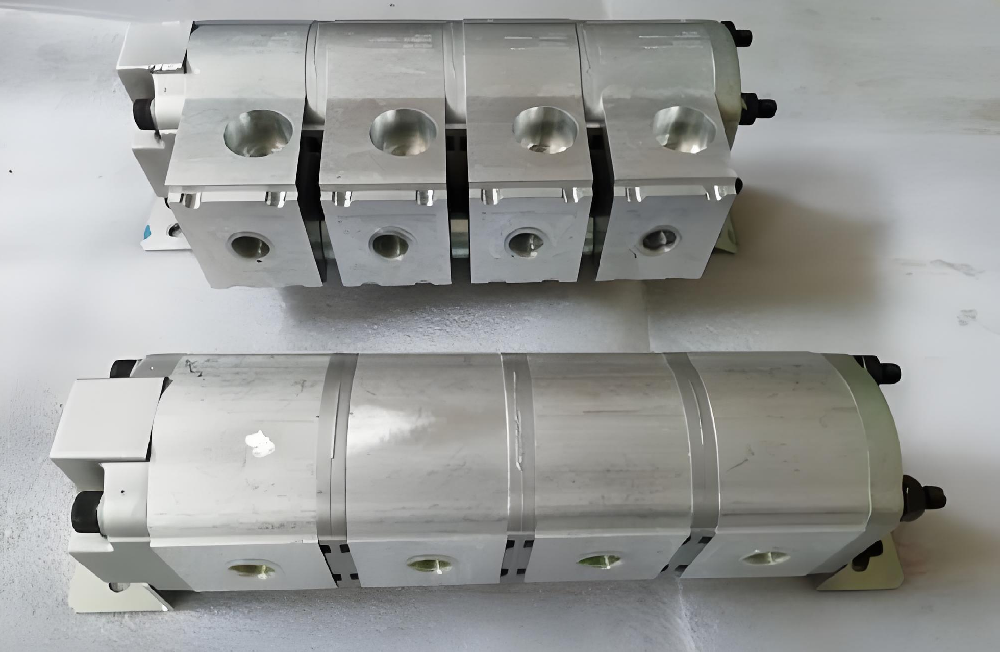

Casappa PLD20/4/CS-GE/16-GD правильно классифицируется как разделитель потока передач. Это устройство, также известное как гидравлический разделитель передач или ротационный разделитель потока, является критическим компонентом для достижения точной и надежной синхронизации движения в гидравлических системах. В отличие от клапанов, которые регулируют поток через внешнее управление, этот блок использует чисто механический принцип привода передач для распределения одного входящего потока жидкости в несколько высокопоследовательных выходных потоков. Модель PLD20/4/CS-GE/16-GD от Casappa является примером этой технологии, предлагая прочное и эффективное решение для синхронизации цилиндров или двигателей в требовательных промышленных и мобильных приложениях.

Обзор продукта и основная функция

Casappa PLD20/4/CS-GE/16-GD является частью модульных разделителей потока типа передач серии PLD20. Его основной функцией является обеспечение того, чтобы два или более гидравлических приводов, таких как цилиндры, поднимающие различные точки платформы или двигатели, приводящие параллельные конвейеры, двигались в точной синхронии, независимо от изменений нагрузки, с которой сталкивается каждый привод.

Это достигается благодаря гениальной механической конструкции. Блок содержит несколько гидравлических секций двигателя передач (четыре, в случае "4" в этом номере модели), которые механически закрыты вместе на общем вале. Когда масло под давлением входит в общий вход, оно приводит первый набор передач. Поскольку все передачи физически соединены, они вынуждены вращаться с точно той же скоростью. Каждая секция затем действует как насос, разряжая равный объем масла на оборот. Это механическое соединение гарантирует, что каждый выходный порт обеспечивает почти идентичную скорость потока, заставляя синхронизированное движение, даже если один цилиндр столкнется с большим сопротивлением, чем другой. Устройство также может работать обратно в качестве комбинатора потока.

Подробные технические характеристики и данные о производительности

PLD20/4/CS-GE/16-GD разработан для высокопроизводительных работ. Он работает при максимальном непрерывном давлении 250 бар, с максимальной способностью давления 280 бар, что указывает на его пригодность для надежных промышленных систем.

Ключевой спецификацией является смещение каждой отдельной секции двигателя, которая составляет 16 кубических сантиметров на оборот (cc / rev) для этой модели. Это смещение напрямую определяет поток, доставляемый каждым выходом. Диапазон рабочих скоростей для блока составляет от 1175 до 3460 оборотов в минуту (об/мин). В этом диапазоне каждый выход обеспечивает поток от 17 до 50 литров в минуту, что делает его подходящим для широкого спектра приложений среднего потока.

Точность синхронизации является критическим показателем производительности. Эта модель предлагает стандартный диапазон ошибок синхронизации от 1,5% до 2,5%, что приводит к точности от 97,5% до 98,5%. Этот высокий уровень точности является отличительной чертой делителей типа передач и является достаточным для большинства приложений обработки материалов, выравнивания и привода с несколькими приводами. Портовые соединения предназначены для стандартных гидравлических фитингов, с входным портом G3/4" и выходными портами G1/2", облегчая прямую интеграцию в существующие трубопроводы.

Характеристики конструкции и принципы эксплуатации

Исключительная надежность и точность серии Casappa PLD20 обусловлена фундаментальной философией дизайна и высококачественной конструкцией.

Модульный& амп; Масштабируемая архитектура: "4" в номере модели означает четырехсекционную единицу. Модульная конструкция Casappa позволяет собирать эти секции в различных конфигурациях. Это означает, что одна и та же основная платформа продукта может быть использована для создания двухсторонних, трехсторонних или четырехсторонних разделителей, предлагая огромную гибкость для конструкторов систем, чтобы соответствовать точному количеству приводов, требующих синхронизации.

Чистая механическая синхронизация: Основной принцип полагается на жесткое механическое соединение (общий вал) между всеми внутренними наборами передач. Это принципиально отличается от систем клапанов с электронным или гидравлическим управлением. Нет датчиков, цикл обратной связи или сложных элементов управления, которые могут сбиться. Синхронизация является неотъемлемой для работы устройства, обеспечивая безопасную производительность, которая защищена от электрических помех или неисправностей системы управления.

Обработка дисбаланса нагрузки и компенсации давления: в реальном приложении обычно один привод находится под более тяжелой нагрузкой, чем другой. В таком сценарии выход, ведущий к тяжело нагрузанному приводному устройству, увидит гораздо более высокое давление. Внутренне секция передач, обеспечивающая этот выход высокого давления, требует большего крутящего момента для поворота. Этот крутящий момент передается через общий вал из других секций передач. Это взаимодействие автоматически балансирует усилия, позволяя блоку поддерживать разделение потока, несмотря на значительные различия давления между выходами, возможность, описанная в основных патентах для этой технологии.

Основные сценарии применения и промышленные решения

PLD20/4/CS-GE/16-GD находит свое предназначение в любой гидравлической системе, где несинхронное движение нескольких приводов приведет к эксплуатационным сбоям, опасностям безопасности или дефектам продукта.

Синхронизация параллельных приводов: наиболее распространенное использование - это синхронизация двух или более линейных цилиндров. Это важно в таких приложениях, как подъемные платформы, ножничные подъемные машины, машины для литья под давлением или крупные промышленные прессы, где несколько поршеней должны растягиваться и отступаться в унисоне, чтобы предотвратить связывание, наклонение или неравномерное распределение силы.

Контроль скорости с несколькими двигателями: его можно использовать для обеспечения того, чтобы несколько гидравлических двигателей работали с точно той же скоростью. Это имеет решающее значение в мобильных машинах, таких как комбайны с несколькими приводами катушек, или в промышленных конвейерных системах, где несколько ремней должны двигаться с одинаковыми скоростями для плавной транспортировки материала.

Пропорциональное разделение потока (индивидуальные конфигурации): в то время как стандартная модель обеспечивает равное разделение потока, модульный характер системы позволяет изготовить индивидуальные сборки. Сочетая секции передач с различными смещениями (например, секция 16 см/об с секцией 25 см/об), разделитель может быть настроен так, чтобы обеспечивать фиксированные пропорциональные скорости потока (например, разделение 60/40) для различных частей системы, что позволяет контролировать асимметричные движения.

Сравнительные преимущества и руководящие принципы отбора

Выбор разделителя передач, такого как Casappa PLD20, предполагает понимание его отличительного места среди решений синхронизации.

Электронные системы предлагают высокую гибкость и могут динамически регулировать соотношения, но сложны, дорогие и уязвимы для электронных сбоев. Casappa PLD20 является более простым, более надежным и часто более экономически эффективным решением для приложений, требующих фиксированного, надежного соотношения синхронизации. Его производительность не ухудшается грязным гидравлическим маслом в той же степени, что и чувствительные сервокланы.

По сравнению с разделителями потока типа катушки: простые разделители типа катушки или на основе отверстий более низкие по стоимости, но очень чувствительны к изменениям нагрузки и вязкости жидкости, что приводит к плохой точности. Разделитель передач поддерживает свою точность в широком диапазоне давлений и температур из-за своего принципа положительного смещения, что делает его превосходным выбором для точных приложений.

Ключевые факторы выбора: При определении блока инженеры должны учитывать требуемое количество выходов, диапазон скорости потока на выход (диктуется смещением секции и скоростью системы), максимальное давление системы и требуемую точность синхронизации. Серия Casappa PLD20 с четкой нумерацией модели (PLD20/Количество секций/.../Перемещение-GD...) позволяет прямой выбор на основе этих параметров.

Часто задаваемые вопросы (FAQ)

Что является основной причиной ошибки синхронизации в разделителе потока передач, и может ли она быть улучшена?

Основным источником ошибки является внутренняя утечка (скольжение) в каждой секции двигателя передач, которая присуща любому гидравлическому компоненту с положительным смещением. В то время как механически заблокированные валы обеспечивают, чтобы каждая секция пыталась переместить один и тот же объем, небольшие изменения внутренних пробелов могут вызвать небольшие различия в потоке. Ошибка PLD20 от 1,5 до 2,5% представляет собой эту отраслевую производительность. Точность может быть максимально увеличена, обеспечивая чистоту гидравлической жидкости и ее оптимальную рабочую температуру, а также выбирая блок с номинальным смещением, хорошо соответствующим требуемому потоку, обеспечивая, чтобы он работал в эффективном среднем диапазоне своих возможностей скорости.

Можно ли использовать разделитель передач, такой как PLD20/4, с цилиндрами разных размеров?

Да, но не с стандартной единицей равного смещения. Если цилиндры имеют разные размеры отверстий, они требуют разных объемов масла для перемещения на одно и то же расстояние. Чтобы синхронизировать их, вам понадобится индивидуально настроенный разделитель потока, где смещение каждой выходной секции пропорционально объемным требованиям соответствующего цилиндра. Например, цилиндру с двойной площадью потребуется разделительная секция с двойной смещением. Модульная система Casappa поддерживает строительство таких индивидуальных пропорциональных делителей.

Как блок управляет экстремальными пиками давления или потенциальным передавлением на одном выходе?

Стандартная модель PLD20/4/CS-GE/16-GD, как указано ее суффиксом, не включает интегрированных ослабляющих клапанов. Конструкторы систем должны устанавливать внешние клапаны смягчения давления в каждой ветвяной схеме для защиты как приводов, так и самого разделителя потока от повреждений, вызванных скоками давления или неожиданными механическими блоками. Некоторые варианты моделей серии могут включать встроенные рельефационные клапаны для конкретных выходных секций, как указано в других кодах моделей.

Какое обслуживание требуется для длительного срока службы?

Разделители потока передач известны своим низким уровнем обслуживания. Ключевое требование такое же, как и для любого точного гидравлического компонента: поддержание чистоты жидкости. Загрязненное масло ускорит износ внутренних передач и подшипников, увеличивая внутреннюю утечку и ухудшая точность синхронизации со временем. Регулярный мониторинг производительности синхронизации системы может служить ранним индикатором внутреннего износа.
