Обзор продукта

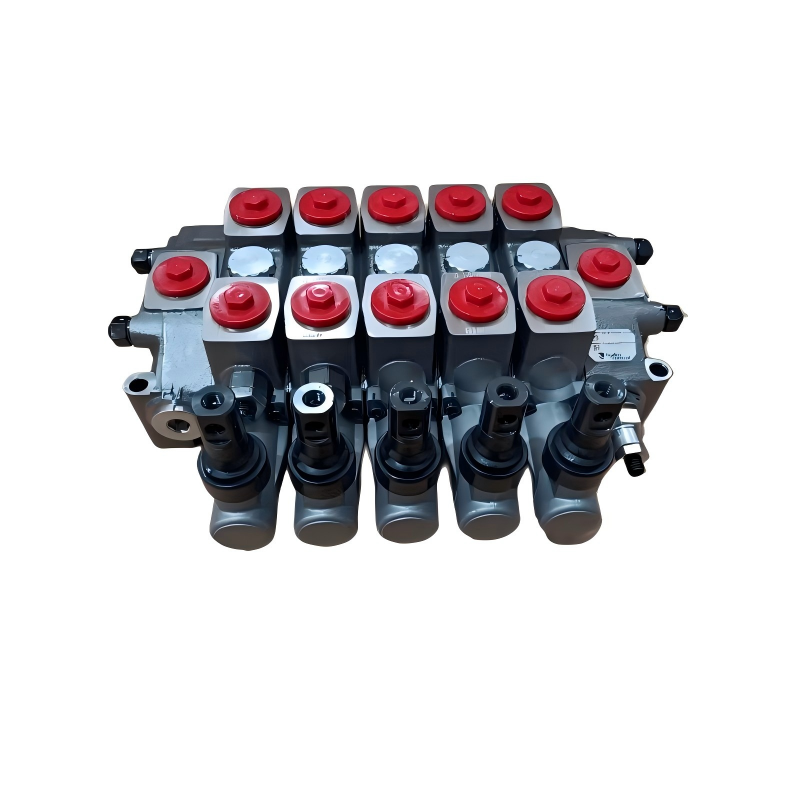

Hydrocontrol HC-D6/5-IL009(175)AG05 W001AH001F001A-TK G05 представляет собой 5-катушечный гидравлический клапан и мобильный гидравлический клапан с номинальным давлением 35 МПа и номинальным потоком 100 л/мин. Разработанный для ручного или пилотного гидравлического управления, он обслуживает морские системы, скальные бурильники, спасательные машины и мобильное гидравлическое оборудование.

Определение типа продукта

Гидравлический напрямочный клапан с несколькими катушками представляет собой устройство, которое направляет поток жидкости к нескольким приводам из одной клапанной сборки. Эта категория включает секционные и моноблоковые конфигурации, отличающиеся количеством катушек, типом катушки (открытый центр, закрытый центр, тандемный центр) и методом задействования. HC-D6/5 входит в сегмент мобильных клапанов с многокатушками высокого давления, объединяющих 5 независимо действующих катушек с компактными размерами для установок с ограниченным пространством. Для приложений, требующих одновременного управления несколькими гидравлическими функциями, многокатушечный клапан устраняет необходимость в отдельных клапанах, уменьшая потенциальные точки утечки и упрощая сантехнику системы.

Ключевые спецификации

Номинальное давление: 35 МПа

Номинальный поток: 100 л / мин

Количество катушек:5

Метод управления: Ручное или пилотное гидравлическое управление

Порт P Размер нити: G3 / 4 дюйма

Порт A Размер нити: G3 / 4 дюйма

Порт Б Размер нити: G3 / 4 дюйма

Порт T Размер нити: G3 / 4 дюйма

Давление доказательства: 52,5 МПа (150% номинального давления, по требованиям испытания ISO 10770-1)

Диапазон рабочих температур: -20°C до +80°C (с соответствующей гидравлической жидкостью)

Защита от проникновения: IP65 по IEC 60529

Технические моменты

Пять независимых катушек в компактном корпусе моноблока: Конфигурация с 5 катушками обеспечивает одновременное управление до 5 гидравлических приводов, снижая площадь установки и устраняя несколько отдельных клапанов. Эта консолидация уменьшает потенциальные точки утечки до 60% по сравнению с однокатушками клапанов.

Ручная и пилотная гидравлическая работа двойного режима: клапан принимает либо прямой ручный ввод рычага, либо внешние пилотные гидравлические сигналы для приложений дистанционного управления, предлагая гибкость развертывания как в присутствии оператора, так и в автоматизированных конфигурациях машин.

Стандартизированные G3/4 дюймовые резьбовые порты во всех рабочих портах: единообразный размер порта в портах P, A, B и T упрощает конструкцию набора шлангов, уменьшает требования к инвентаризации и минимизирует ошибки установки, общие с смешанными конфигурациями портов.

35 МПа номинальное высокое давление, подходящее для тяжелой мобильной гидравлики: при 35 МПа клапан работает в типичном диапазоне давления для требовательных приложений, таких как гидравлические скальные бурильники и спасательные машины, где требуется устойчивое высокое давление для разрушительной силы и крутящего момента. Конструкция поддерживает испытания на 52,5 МПа, как это определено в стандартах ISO 10770-1 для проверки конструктивной целостности.

100 л/мин мощности потока для многофункциональной одновременной работы: номинальный поток поддерживает одновременную работу нескольких функций без деградации падения давления, обеспечивая, чтобы функция подъема бумы не заставила вращаться или наклоняться при одновременном спросе.

Приложения

Морские гидравлические системы: обеспечивает измеримую экономию энергии на 5-10% благодаря оптимизированной конструкции клапана, которая минимизирует внутреннюю утечку и уменьшает нагрузку вспомогательного двигателя, непосредственно улучшая рейтинги CII (индикатор интенсивности углерода) судна.

Гидравлические бурильники: обеспечивает точное направленное управление ударными, вращающимися и подаваемыми функциями одновременно, что позволяет быстрее время цикла и снижение износа бита через последовательное распределение потока.

Дорожные спасательные транспортные средства: мощности развертывание отрегулятора, расширение бума и операции лебедки от одного интерфейса управления, сокращая время настройки транспортного средства путем устранения переключения клапана.

Мобильное гидравлическое оборудование: Ручки подъема руки погрузчика, наклон ведра, поток вспомогательного крепления, рулевое управление и тормозные функции в компактных машинах, таких как скользящие рулевые и телерулевые машины, где пространство панели имеет премиум.

Сельскохозяйственная техника: Управление реализует подъем, складные крылья, задействование ПТО и функции помощи рулевому управлению, с 5-катушкой конфигурации, соответствующей типичным требованиям секции клапана трактора.

Руководство по выбору

Подходит для: Систем, требующих одновременного управления 3-5 гидравлическими функциями с одной станции оператора, таких как погрузочные экскаваторы, схемы крепления экскаватора и консоли морских палубных машин.

Подходит для: Приложения с смешанными потребностями ручного и автоматизированного управления, где некоторые функции требуют прямого управления рычагом оператора, а другие принимают пилотные гидравлические сигналы от удаленных джойстиков или контроллеров автоматизации.

Подходит для: Мобильное оборудование, работающее при 25-35 МПа с потоками до 100 л / мин, включая строительные машины средней нагрузки, лесное оборудование и транспортные средства для обработки материалов.

Подходит для: Сценариев модернизации и замены, когда существующие клапаны с одной катушкой консолидируются для уменьшения сложности сантехники и точек утечки. Для приложений, требующих работы при низкой температуре до -20 ° C, клапан поддерживает последовательную работу с надлежащим выбором жидкости (например, синтетические или минеральные масла с высоким содержанием VI).

Не рекомендуется для: Систем, требующих пропорционального или серво-управления за пределами основного направленного переключения. Для требований к пропорциональному регулированию потока следует рассмотреть пропорциональный клапан с интегрированной электроникой в соответствии с ISO 10770-1.

Не рекомендуется для: применений с постоянными потоками, превышающими 120 л/мин, или давлением выше 38 МПа, где для приемлемого падения давления и срока службы требуются большие размеры портов (например, G1 дюйм или SAE 12).

Не рекомендуется для: Электрогидравлических систем, требующих solenoid привода. Этот клапан предлагает только ручное и пилотное гидравлическое управление; Для полностью электрических интерфейсов управления доступны альтернативы, управляемые solenoid.

Часто задаваемые вопросы

1.Какие гидравлические жидкости совместимы с клапаном HC-D6/5?

Совместимы гидравлические жидкости на основе минерального масла, отвечающие спецификациям ISO VG 32, 46 или 68. Клапан также совместим с фосфатными эстерами и смесями воды и гликола, но совместимость герметического материала должна быть проверена для конкретных типов жидкости. Для водно-гликольных смесей подтвердите, что внутренние компоненты указаны для более низкой смазочности этих жидкостей.

2.Каково максимальное рабочее давление и поток для непрерывной работы?

35 МПа и 100 л/мин являются номинальными пределами непрерывной работы. Прерывательная работа до 38 МПа допускается при пиковых нагрузках, не превышающих 10% общего времени работы, согласно руководящим принципам конструкции производителя. Превышение 38 МПа может уменьшить допуски от катушки до отверстия и ускорить износ.

3.Каков диапазон рабочей температуры и рейтинг IP?

-20 ° C до + 80 ° C с соответствующим выбором жидкости и защитой от проникновения IP65 по IEC 60529, когда все порты надлежащим образом закрыты или подключены. IP65 означает, что клапан пыленепроницаем и защищен от низкого давления струй воды из любого направления, что делает его подходящим для открытого мобильного оборудования и морских палубных установок, подвергающихся воздействию дождя и промывания.

4.Как установлен и поддерживается клапан?

Клапан устанавливается непосредственно на гидравлические линии через резьбовые порты G3/4. Для монтажа панели или консоли не требуется специальный кренштейн. Внутренняя утечка должна проверяться каждые 2000 рабочих часов путем измерения дрейфа цилиндра; Замена катушки обычно требуется после 10 000-15 000 часов в номинальных условиях.

5.Как 5-катушка HC-D6/5 сравнивается с использованием пяти однокатушковых клапанов?

5-катушковый клапан уменьшает потенциальные точки утечки примерно на 60% (от 20 портовых соединений до 8), снижает рабочую силу установки путем устранения индивидуальной монтажи клапана и межклапанной сантехники и уменьшает общую площадь до 50%. Для приложений, где требуется замена отдельного клапана или функционная изоляция, отдельные клапаны с одной катушкой могут быть предпочтительными, несмотря на более высокий риск утечки.
