Обзор продукта

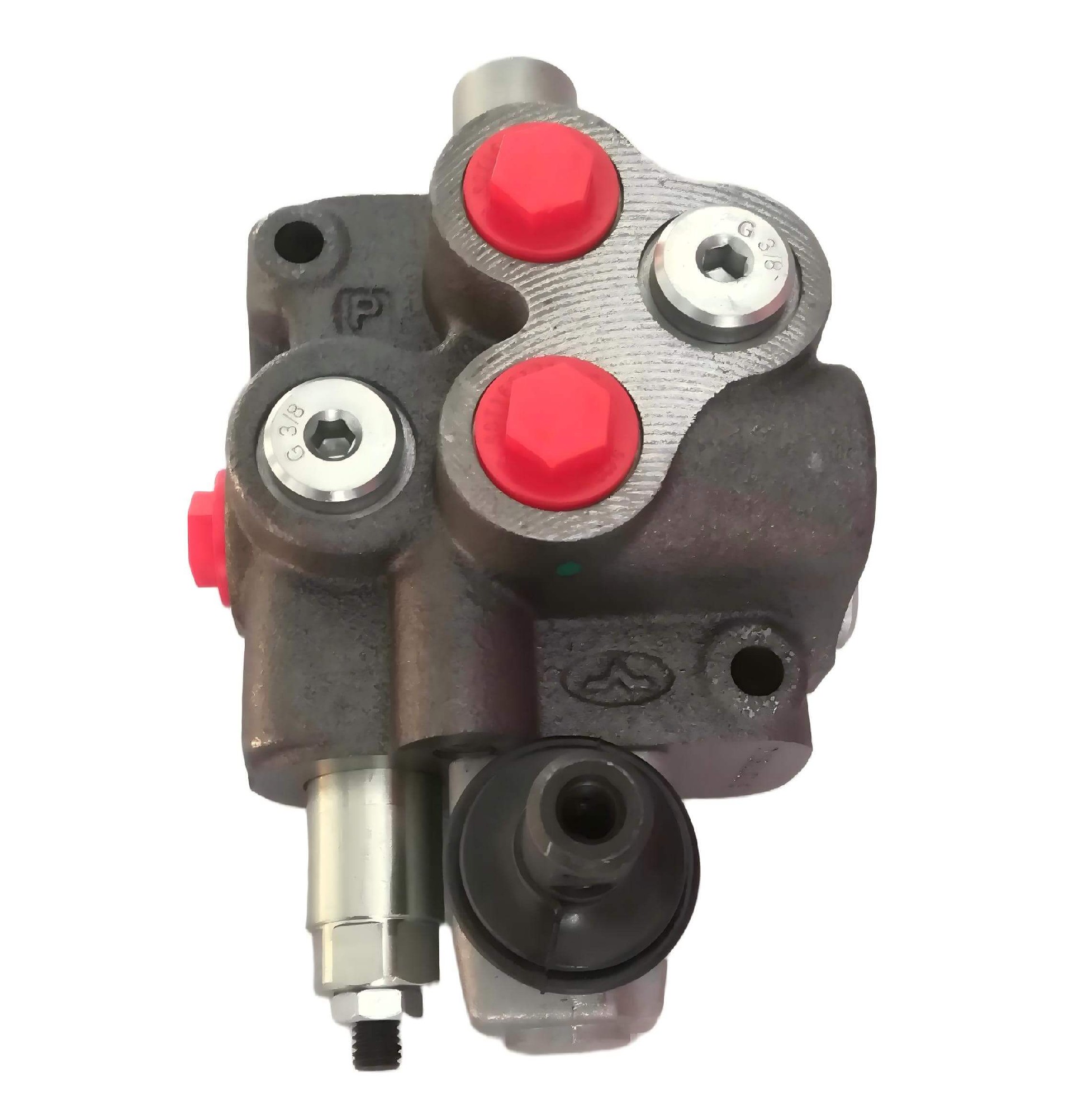

Walvoil SD5 / 1-P (KG3-160) / 28L / AET является 1-катушкой гидравлический клапан управления и ручный гидравлический направленный клапан управления, обеспечивающий поток 45 л / мин при максимальном давлении 315 бар. Предназначен для гидравлических систем металлургического, морского и строительного оборудования с портами G3 / 8 "PABT.

Определение типа продукта

Ручный гидравлический направленный клапан управления - это устройство, которое запускает, останавливает и направляет поток жидкости к гидравлическим приводам, таким как цилиндры или двигатели, через ручное управление рычагом. Эта категория продукта включает в себя моноблок (одночасточный корпус) и секционные (складываемые) конструкции, с классификацией по количеству катушек, типу схемы (параллельный, серийный или тандемный) и конфигурации центра катушки (открытый или закрытый). Walvoil SD5/1-P является односекционным моноблоковым клапаном в конфигурации параллельной схемы (обозначенной «-P»), который поддерживает полное давление системы ко всем нижеследующим секциям одновременно. Эта конструкция оптимизирована для применений со средним потоком до 45 л/мин, что делает ее подходящей для систем, требующих одновременной работы привода без потери давления во всех функциях.

Ключевые спецификации

Номинальное давление: 315 бар (4600 пси)

Номинальный поток: 45 л / мин (12 gpm США)

Количество разделов:1

Тип схемы: Параллельный (P)

Порт резьба: G3 / 8 "BSP (P, A, B, T)

Тип управления: Ручный рычаг (возвращение пружины в центр)

Диаметр катушки: 16 мм

Удар катушки: 6 мм

Максимальное давление линии возвращения: 25 бар

Приводная сила: & амп; lt; 200 Н

Утечка (А, Б до Т): 15 см³/мин при 120 баре

Диапазон температуры жидкости: -15°C до +80°C (уплотнения NBR)

Температура окружающей среды (механическое управление): -40°C до +60°C

Диапазон вязкости: 15 до 75 мм²/с (cSt)

Требования к фильтрации: 10 до NAS 1638

Технические моменты

Параллельная схема поддерживает полное давление на все функции. Параллельная конфигурация гарантирует, что каждая нижняя секция получает полное давление системы 315 бар, предотвращая падение давления, когда несколько приводов работают одновременно. Для приложений, требующих высокого давления, но более низкого потока на отдельных функциях, параллельная схема максимизирует доступную силу на привод.

Моноблоковая конструкция устраняет внутренние пути утечки. В отличие от секционных клапанов, которые требуют уплотнения между накладываемыми секциями, одночасточный литый корпус SD5/1-P не имеет внутренних спаривающихся соединений, что уменьшает потенциальные точки утечки более чем на 50% по сравнению с многосекционными альтернативами. Эта конструкция непосредственно способствует номинальной утечке всего 15 см³/мин при 120 бар.

Интегрированный главный ослабляющий клапан и контрольный клапан нагрузки в P-канале. Заводно установленное ослабление давления (регулируемое от 50 до 220 бар) защищает систему от событий передавления, в то время как контрольный клапан нагрузки предотвращает дрейф привода из-за обратного потока. Для приложений, требующих работы при низкой температуре до -40°C окружающей среды, блок поддерживает последовательную ручную силу приведения в действие ниже 200 Н с надлежащим выбором жидкости с низкой вязкостью.

Компактный отпечаток с 37 мм расстояния. Разстояние катушки от центра до центра 37 мм позволяет устанавливать несколько секций SD5 в плотных корпусах оборудования, что является критическим преимуществом в металлургических и морских приложениях, где пространство ограничено. Порты G3/8" BSP стандартизированы по всей серии, снижая требования к инвентаризации.

Приложения

Металлургические гидравлические системы: обеспечивает направленное управление для приводов дверей печи и цилиндров для обработки материалов, работающих надежно в пределах номинального давления 315 бар в средах мельницы с высокой температурой окружающей среды (испытано на уровень загрязнения ISO 4406 19/16).

Морские гидравлические системы: обеспечивает коррозионно-устойчивую работу (корпус: специальное чугуно, уплотнения NBR) для управления лебедкой и приводов люка, с допустимостью рабочей температуры от -15 ° C до + 80 ° C, охватывающей тропические и холодные морские развертывания.

Строительное оборудование: позволяет точное управление бумом и ведром на небольших передних погрузчиках и кранах, установленных на грузовиках, с ручной силой привода рычага под 200 Н, уменьшая усталость оператора во время длительных смен.

Сельскохозяйственная техника: Силы реализуют подъемные цилиндры и рулевые функции на уборщиках и прессах, с номинальным потоком 45 л / мин, соответствующим гидравлическим потребностям тракторов среднего диапазона (40-80 л.с.).

Сплитеры и обработка материалов: контролирует однодействующие или двойнодействующие цилиндры с конфигурацией катушки пружины-возвращения к центру, достигая времени цикла в течение 1,5 секунды при полном потоке.

Руководство по выбору

Подходит для: Гидравлических систем с открытым центром, требующих ручного направленного управления одним приводом с потребностью в потоке до 45 л/мин при давлении до 315 бар.

Подходит для: Применения, где компактный конверт (37 мм) и моноблоковая конструкция предпочтительны перед секционными клапанами из-за ограничений пространства.

Подходит для: Оборудование, работающее в температурах окружающей среды от -40 ° C до + 60 ° C с механическим управлением, включая наружное строительство и морские приложения.

Не рекомендуется для систем, требующих потока более 45 л/мин или давления выше 315 бар. Для более высоких требований к потоку (например, 80 л/мин), рассмотрите серию Walvoil SD8 или альтернативные клапаны с большим размером порта.

Не рекомендуется для: электрогидравлических пропорциональных приложений управления. SD5/1-P представляет собой ручное включение/выключение направленного клапана; для регулирования переменного потока или пропорционального привода, выберите пропорциональный клапан с интегрированной электроникой.

Не рекомендуется для: закрытых центровых гидравлических систем, требующих функции зондирования нагрузки. Серия SD5 поддерживает конфигурации открытого и закрытого центра, но варианты датчика нагрузки требуют конкретных кодов заказа (не доступны в базовой модели SD5 / 1-P).

Часто задаваемые вопросы

1.Какие типы гидравлических жидкостей и классы вязкости совместимы с Walvoil SD5/1-P?

Минеральное базовое масло с вязкостью от 15 до 75 мм²/с (cSt) при рабочей температуре. Данные о производительности завода измеряются с помощью минерального масла ISO VG 46 при 40°C; NBR уплотнения совместимы со стандартными минеральными маслами, в то время как FPM уплотнения необходимы для фосфатных эстеров или высокотемпературных жидкостей до 100 ° C.

2.Каково максимальное рабочее давление и скорость потока для конфигурации параллельной схемы?

315 бар при 45 л/мин для параллельной схемы типа SD5/1-P. Для конфигураций серийных схем (SD5/1-S) максимальное рабочее давление снижается до 250 бар при той же скорости потока. Не превышать 25 бар давления в линии возвращения.

3.Каковы пределы температуры окружающей среды и жидкости для надежной работы?

Диапазон температуры жидкости от -15°C до +80°C с уплотнениями NBR. Температура окружающей среды с механическим (ручным рычагом) управлением диапазонов от -40 ° C до + 60 ° C; если оснащены электрическими устройствами, диапазон окружающей среды сужается до -20°C до +60°C. Для применений последовательно выше температуры жидкости 80 ° C, укажите уплотнения FPM (вариант заказа завода).

Чем SD5/1-P отличается от вариантов SD5/1-N и SD5/1-D?

SD5/1-P использует параллельную схему (полное давление на все секции), SD5/1-N не имеет возможности переноса (заканчивает поток на клапане), а SD5/1-D включает порт переноса для мощности за пределами приложений. Все три имеют одинаковое номинальное давление 315 бар. Для систем, требующих приоритета серийного потока, укажите SD5/1-S (номинальный 250 бар).

5.Какие процедуры установки и обслуживания рекомендуются для этого клапана?

Проверьте каждые 6 месяцев на внешние утечки и целостность уплотнения рычага коробки; не используйте мытье под высоким давлением непосредственно на клапане, чтобы предотвратить проникновение воды. Изменяйте гидравлическую жидкость каждые 1000 рабочих часов и поддерживайте фильтрацию на NAS 1638 Class 10. Главный рельсовый клапан установлен на заводе между 50 и 220 барами - регулируйте только с помощью калиброванного датчика давления
