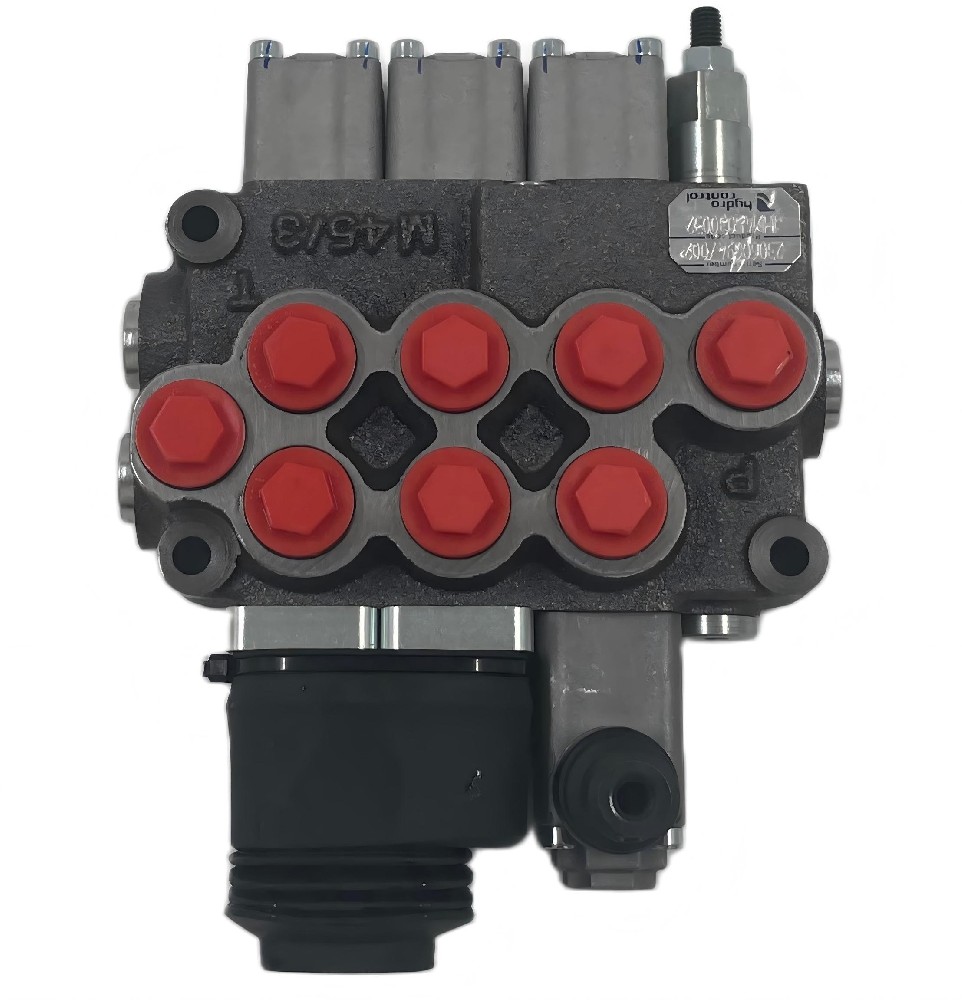

Hedey Hydro Control HC-M45/3 - это гидравлический клапанный коллектор с точной конструкцией, предназначенный для требовательных мобильных приложений. С надежными гидравлическими ручными клапанами управления этот моноблок обеспечивает надежное, тактильное управление гидравлическими функциями, где обратная связь оператора и долговечность системы имеют решающее значение для производительности и безопасности.

За пределами джойстика: дело для ручной гидравлики

В кабине дорожного компактора или на палубе рыболовного судна оператор является не просто надзорником; Это расширение машины. Существует прямой, физический разговор между перчаткой рукой и гидравлическим приводом. Небольшое толкновение рычага может означать разницу между гладким размещением нагрузки и ее толчканием. В этих средах двойная логика электромагнита или задержка ответа электронного джойстика могут привести к неэффективности и даже опасности.

Эта реальность определяет постоянную актуальность Hedey Hydro Control HC-M45/3. Это гидравлический клапанный коллектор, построенный не как уступка устаревшей технологии, а как специализированный инструмент для приложений, требующих нюансированной, управляемой человеком мощности. В отличие от сложных электрогидравлических систем, которые требуют диагностического программного обеспечения для устранения неисправностей, этот коллектор общается через язык давления и потока, с оператором в качестве центрального процессора. Его моноблоковая конструкция - одно, обрабатываемое железное литье - устраняет пути утечки, присущие складываемым клапанным сборам, обеспечивая, чтобы гидравлическая энергия оставалась сдержанной и направлялась именно там, где она необходима, даже при постоянной вибрации морского дизельного двигателя или раздражающих воздействиях земледелия.

Архитектура прямого контроля

HC-M45/3 представляет собой конкретную философию в области жидкости: надежность достигается благодаря простоте и надежной инженерии. Он предназначен для систем, в которых основная цель - последовательная, повторяемая возможность ручного переключения. Моноблок содержит все внутренние проходы - вход давления (P), рабочие порты (A и B) и возврат бака (T) - в одной жесткой структуре. Эта конструкция по своей сути сопротивляется крутящимся напряжениям, которые могут вызвать неправильное выравнивание в многочасточных клапанных стеках, сохраняя точный пробел между ручными катушками и их отверстиями в течение десятилетий использования. Для приложений, требующих разных мощностей потока или количества функций, серия Hydro Control включает в себя другие конфигурации, обеспечивая гибкость проектирования для инженеров, создающих полную архитектуру машины.

Техническое глубокое погружение: перевод спецификаций в оперативное преимущество

Инженер читает лист данных для уверенности. Следующий раздел расшифрует критические спецификации этого гидравлического клапанного коллектора, объясняя, как они способствуют стабильности машины, управлению оператором и долгосрочному здоровью системы.

35 МПа Номинальное давление: Основа структурной целостности

Номинальное непрерывное давление 35 МПа (приблизительно 350 бар) - это не просто число; это декларация материальной прочности и конструкционной маржи коллектора. В практическом плане эта оценка гарантирует, что литье может выдерживать повторяющиеся циклы напряжения работы под высоким давлением без усталости.

Как это влияет на операции: Для управления гидравлической лебкой судна это номинальное давление гарантирует, что коллектор может справляться с полным крутящим моментом двигателя при тяжем лове. Что еще более важно, он обеспечивает буфер безопасности для пиков давления. Когда ведро экскаватора поражает погребенный камень, полученная ударная волна перемещается назад через гидравлическую жидкость. Коллекционер с недостаточной маржей может микропломиться внутри. Прочный железный литье HC-M45/3 поглощает эти удары, сохраняя свою конструктивную целостность и обеспечивая, чтобы внутренние измерительные края оставались острыми для точного контроля потока, год за годом.

45 л / мин Поток: калибрирован для точности

Скорость потока диктует скорость. При скорости 45 литров в минуту этот коллектор намеренно настроен для контролируемого, точного движения привода, а не для высокоскоростной работы. Это достигается благодаря геометрии самих катушек.

Как это влияет на операции: катушки в этом гидравлическом клапанном коллекторе имеют точно обрабатываемые измерительные разрезы. По мере того как оператор перемещает ручный рычаг, эти вырези постепенно открывают путь потока. При 45 л/мин эти зарезы имеют размер, чтобы обеспечить превосходную способность к "переплетению", позволяющую оператору частично открыть клапан для медленного, повлекающего движения. В применении дорожного покрытия это означает, что стяжку можно регулировать микроскопическими шагами, чтобы достичь идеальной поверхности мата. Если поток был значительно выше, те же разрезы привели бы к прыжку привода, жертвуя тонким управлением, которое предназначено для ручной работы.

G3/8" порты BSPP: стандарт для глобальной интеграции

Спецификация G3 / 8 "параллельные резьбы (BSPP) во всех основных портах (P, A, B, T) является критической деталью для интеграции системы. Этот стандарт, общий в европейских и азиатских гидравлических системах, обеспечивает надежную герметизацию и широкую доступность фитинга.

Как это влияет на операции: Параллельные нитковые порты уплотняют сжатием мягкого металлического или эластомерного кольца против лица, а не затрудняя нитки вместе. Это создает более надежное уплотнение, которое менее вероятно, чтобы желть или утечка при повторной сборке. Для команды обслуживания, работающей на мобильной буровой установке в удаленном месте, это означает, что они могут уверенно удалить и повторно подключить шланги, не беспокоясь о повреждении нитей порта. Размер G3/8" также гидравлически соответствует потоку 45 л/мин, обеспечивая, чтобы скорость жидкости через порты не стала турбулентной, что генерировало бы ненужное тепло и падение давления.

Постоянное ценностное предложение ручного управления

Выбор гидравлических ручных клапанов управления в все более автоматизированном мире является стратегическим решением, основанным на общей стоимости владения и надежности эксплуатации.

Простота диагностики: когда функция на электронно управляемой машине отказывается, устранение неисправностей часто требует ноутбука, программного обеспечения и интерпретации схем. Когда функция в системе HC-M45/3 отказывается, диагноз часто является визуальным и тактильным. Движается ли рычаг свободно? Шпуля застряла? Есть ли поток из насоса? Эта простота непосредственно приводит к меньшему времени простоя и меньшей зависимости от специализированных техников.

Экологическая прочность: HC-M45/3 не имеет плат для коррозии, нет соленоидов, чтобы сгореть от пиков напряжения, и нет датчиков положения, чтобы быть загрязненным пылью. В среде с высокой вибрацией, богатой загрязнителями на дорожной строительной площадке эта стойкость делает его превосходным выбором для критических функций безопасности, таких как управление вытеснителем или соединение бума.

Расширение возможностей оператора: прямая механическая связь обеспечивает непрерывную обратную связь. Оператор может почувствовать изменения нагрузки через рычаг, чувствуя, если насос кавитируется или цилиндр встречает неожиданное сопротивление. Это позволяет осуществлять регулировки в режиме реального времени, которые защищают машину от повреждений и позволяют более эффективные рабочие циклы.

Основные спецификации Обзор

Для облегчения точного проектирования системы основные эксплуатационные параметры HC-M45/3 определены следующим образом:

Максимальное рабочее давление: коллектор разработан для непрерывной работы при 35 МПа, обеспечивая значительные маржи безопасности для ударных нагрузок в мобильном оборудовании.

Номинальная скорость потока: Оптимизированная для точного управления приводом, клапан номинален для номинального потока 45 л / мин, обеспечивая отличные характеристики измерения.

Стандарт резьбы порта: Все жидкостные порты оснащены параллельными резьбами G3 / 8 "BSPP, обеспечивая беспроводные соединения со стандартными глобальными гидравлическими фитингами.

Тип управления: банк клапана использует надежные механические ручные рычаги, предлагающие прямое, тактильное управление без полагания на электрическую энергию или электронику.

Конструкция: моноблок конструкция чугуна обеспечивает жесткую, компактную структуру, которая минимизирует потенциальные пути утечки и выдерживает крайнее механическое напряжение.

Ключевые среды применения

Профиль производительности HC-M45/3 делает его особенно подходящим для конкретных секторов, где ручное вмешательство и устойчивость системы имеют первостепенное значение.

Мобильное строительное и земельное оборудование

На машинах, таких как компакторы, небольшие экскаваторы и экскаваторы, операторы требуют немедленного контроля над креплениями. Этот гидравлический клапанный коллектор позволяет точно модулировать угол завивки ведра или лезвия. При классификации поверхности оператор может делать непрерывные, минутные корректировки лезвия на основе визуальной обратной связи, задачу, которую трудно воспроизвести с электронным управлением включения / выключения. Прочная конструкция коллектора выдерживает постоянную вибрацию и ударную нагрузку, присущую этим приложениям.

Морские и оффшорные палубные машины

Коррозия соленой воды и критическая потребность в безопасной эксплуатации делают ручную гидравлику стандартом для многих морских приложений. HC-M45/3 идеально подходит для управления лебками, капстанами и рулевыми системами на рабочих лодках и рыболовных судах. Отсутствие электроники устраняет серьезную точку сбоя. Кроме того, в чрезвычайных ситуациях ручный клапан может работать напрямую, даже если пилотная гидравлическая система или главный двигатель нарушены. Корпус из чугуна обеспечивает превосходную устойчивость к коррозионной морской атмосфере по сравнению с альтернативами анодированного алюминия.

Специализированное промышленное и мобильное оборудование

Это включает в себя такие приложения, как грузовые краны, вспомогательные функции на буровых платформах и транспортные средства для технического обслуживания железных дорог. Эти машины часто работают в удаленных местах или сидят на празде в течение периодов. HC-M45/3 обеспечивает надежность "мгновенного включения". Для выравнивания буровой установки на неравномерной местности ручное управление позволяет оператору самостоятельно двигать каждый цилиндр вытягивания вниз, используя визуальную и тактильную обратную связь для достижения совершенно стабильной платформы до начала операций.

Интеграция и управление жизненным циклом

Интеграция HC-M45/3 в гидравлическую схему проста. Обычно он размещается ниже по течению от редуктивного насоса с фиксированным смещением и системного ослабляющего клапана. Порты G3/8" позволяют прямое подключение к стандартным сборам шлангов.

С точки зрения технического обслуживания моноблок упрощает реконструкции. Поскольку нет уплотнений между сечениями, риск внешних утечок значительно ниже, чем с клапанами стека. Если катушка носится со временем, к ней можно получить доступ, сняв механизм ручного рычага и извлекая его из блока. Профилактическое обслуживание сосредоточено на чистоте жидкости; поддержание кода контроля загрязнения −/18/15 или лучшего по ISO 4406 имеет важное значение для предотвращения абразивного износа между точными катушками и их отверстиями.

Критерии профессионального отбора

Выбор правильного гидравлического клапанного коллектора является решением, которое влияет на управление машиной, эффективность и затраты на обслуживание.

HC-M45/3 является оптимальным выбором, когда:

Приложение требует прямой обратной связи оператора и тактильного управления.

Гидравлическая система работает непрерывно при давлении до 35 МПа.

Требования к скорости привода умеренны и соответствуют потоку 45 л/мин.

Машина работает в суровых условиях с пылью, вибрацией или влагой.

Простота системы и простота полевой диагностики являются высокими приоритетами.

Этот конкретный коллектор менее подходит для:

Приложения, требующие очень высоких скоростей привода, требующих потока выше 60 л/мин.

Системы, требующие дистанционного, автоматизированного или solenoid управления на основе PLC.

Среда, в которой требуется абсолютно нулевая внутренняя утечка (ручные катушки имеют внутреннюю утечку).

Применения, требующие большого количества функций в одном клапанном банке за пределами физических секций моноблока.

Для архитектур систем, требующих разных характеристик производительности, рекомендуется изучить альтернативные конфигурации в рамках более широкого портфеля ручных клапанов Hedey, чтобы обеспечить оптимальное соответствие между клапаном и рабочим циклом машины.

Часто задаваемые вопросы (FAQ)

В: Что означает "моноблок" и как это приносит пользу моей гидравлической системе?

A: Моноблок относится к конструкции клапана, где все отверстия катушки и внутренние проходы обрабатываются в одно твердое литье. Основным преимуществом является значительное уменьшение потенциальных точек утечки, поскольку между секциями нет уплотнений, как в клапанах стека. Это приводит к более компактному, жесткому блоку, который с меньшей вероятностью утечет или искажает под давлением и вибрацией.

В: Могу ли я удаленно управлять этим ручным клапаном без его замены?

А: Да, но не с соленоидами. Наиболее распространенный метод дистанционного управления ручным клапаном - это через механическую кабельную проводку, подобную дросселю или тормозному кабелю. Вы также можете использовать гидравлическую пилотную систему, где небольшой удаленный клапан джойстика отправляет давление пилотного масла для смещения основных катушек в HC-M45/3.

Q: Мои шланги используют фитинги JIC. Могу ли я подключить их к портам G3/8"?

А: Конечно. Порты G3/8" BSPP являются параллельными нитями, которые уплотняют через пленное О-кольцо или приклеенную шайбу на лицевой стороне порта. Стандартные гидравлические адаптеры легко доступны, которые преобразуют из G3/8" BSPP мужских или женских нитей в JIC 37-градусную флеру, NPT, ORFS или метрические конфигурации порта, обеспечивая полную совместимость системы.

В: Какой вид обслуживания требует этот клапан?

A: Сам клапан требует очень мало прямого обслуживания. Наиболее важной задачей является поддержание чистоты гидравлической жидкости. Загрязняющие вещества являются основной причиной зажигания и блокировки катушки. Периодически проверяйте ручную связь рычага на герметичность и смазку. Если развивается внешняя утечка, динамические уплотнения на вале рычага могут в конечном итоге потребовать замены после многих лет обслуживания.

Вопрос: Как я держу нагрузку, как вытеснитель, без цилиндра, дрейфующего вниз?

A: катушки HC-M45/3 являются направленными контрольными клапанами, а не нагрузочными клапанами. Чтобы безопасно держать нагрузку, вы должны включить в схему контрольные клапаны с пилотным управлением. Они могут быть неотъемлемой частью клапанного коллектора (если указано с портовыми рельефами / блокирующими клапанами) или, чаще всего, установлены непосредственно на портах цилиндра. Запретный клапан блокирует масло в цилиндре, в то время как ручный клапан управляет пилотным сигналом, чтобы освободить его.
